Найдите разъём. Проверьте контакты.
Цифровые камеры и AHD, питание, USB, RCA и стереомикрофон. Откройте нужную схему, увеличьте изображение или прочитайте назначение контактов в таблице.

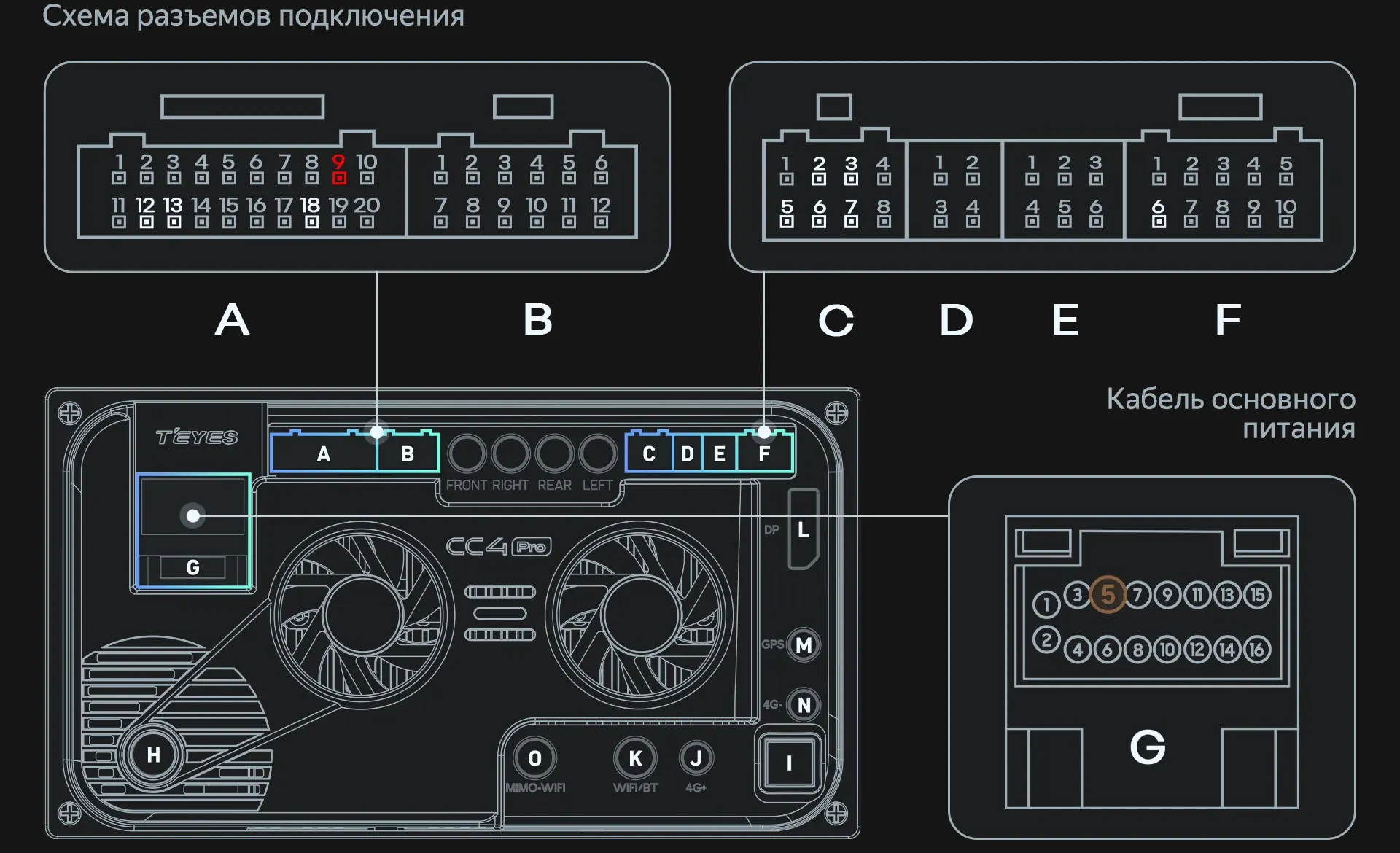

Буква обозначает разъём. Цифра указывает на контакт внутри него.
Разъём не найден. Попробуйте другое название или букву.
Выберите тип камеры. Цифровой вход REAR и аналоговый вход F8 используют разные подключения.

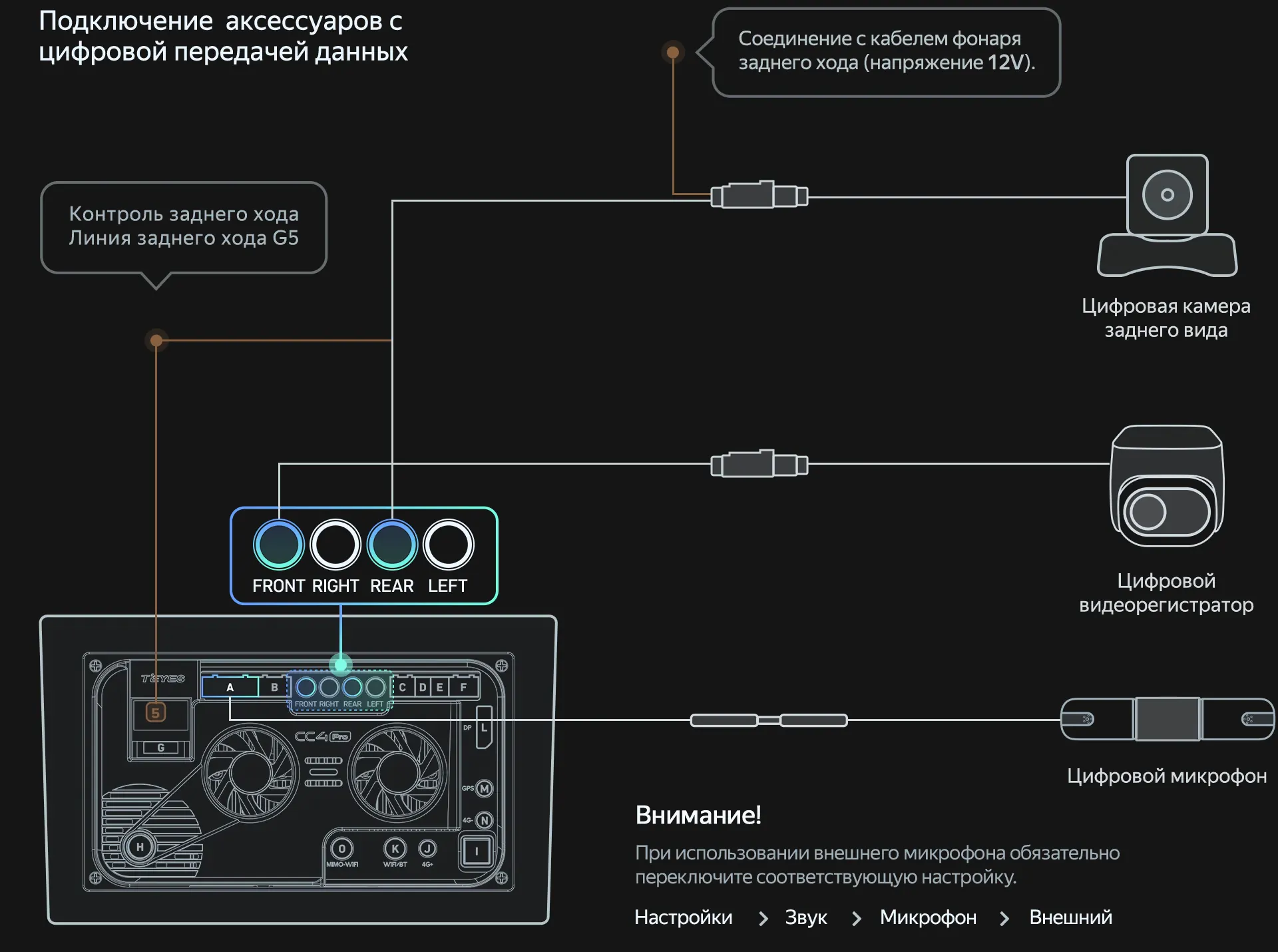

Цифровая задняя камера подключается к REAR, цифровой видеорегистратор к FRONT. RIGHT и LEFT обозначают правую и левую камеры. Внешний цифровой микрофон подключается через жгут разъёма A.

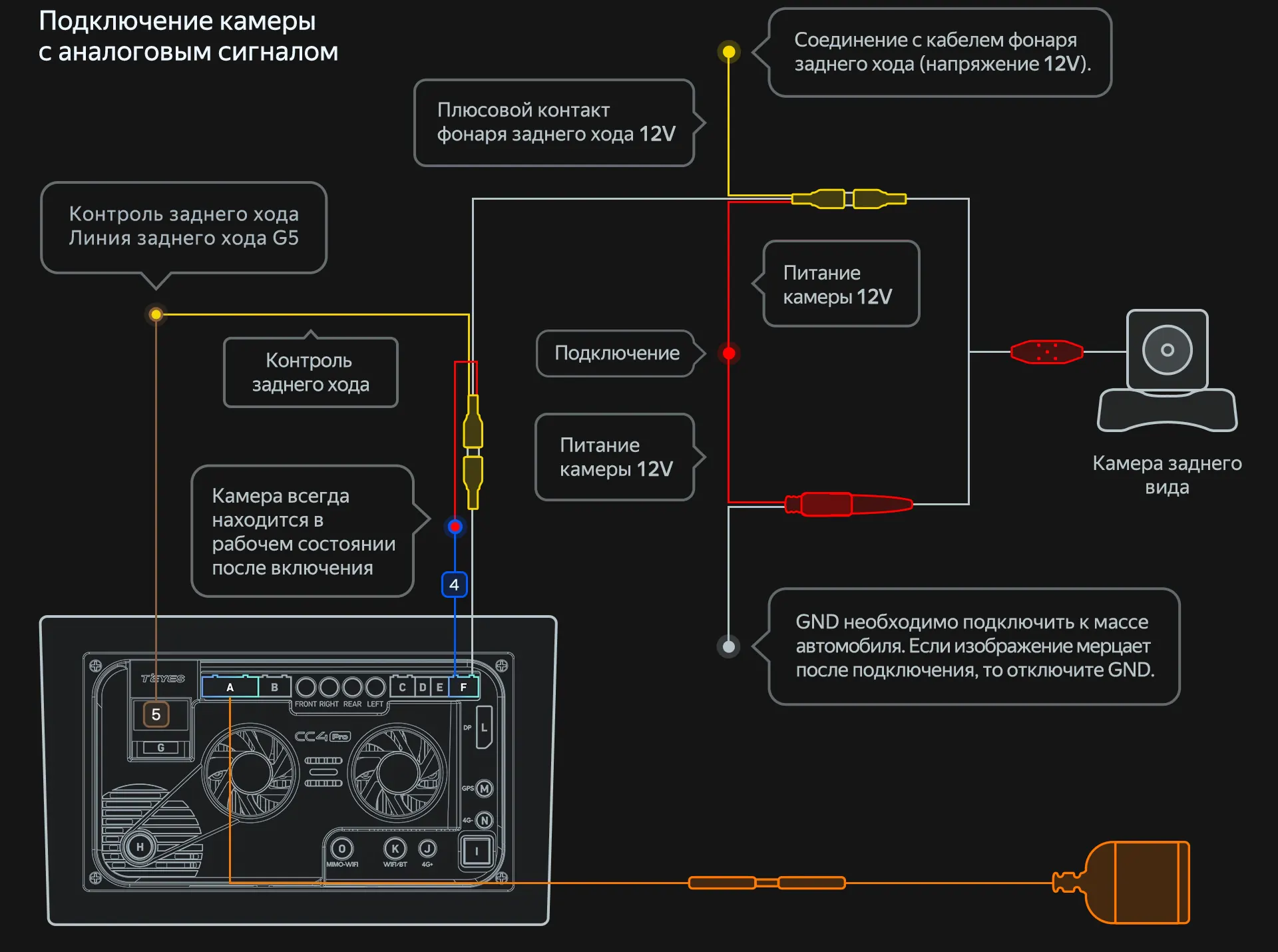

Видеосигнал задней камеры поступает на F8, масса видеосигнала на F7. F4 обеспечивает питание камеры 12 В, а G5 принимает сигнал заднего хода. Передняя камера AHD использует вход A9.
Выберите группу разъёмов. Под каждой схемой есть текстовая таблица контактов.

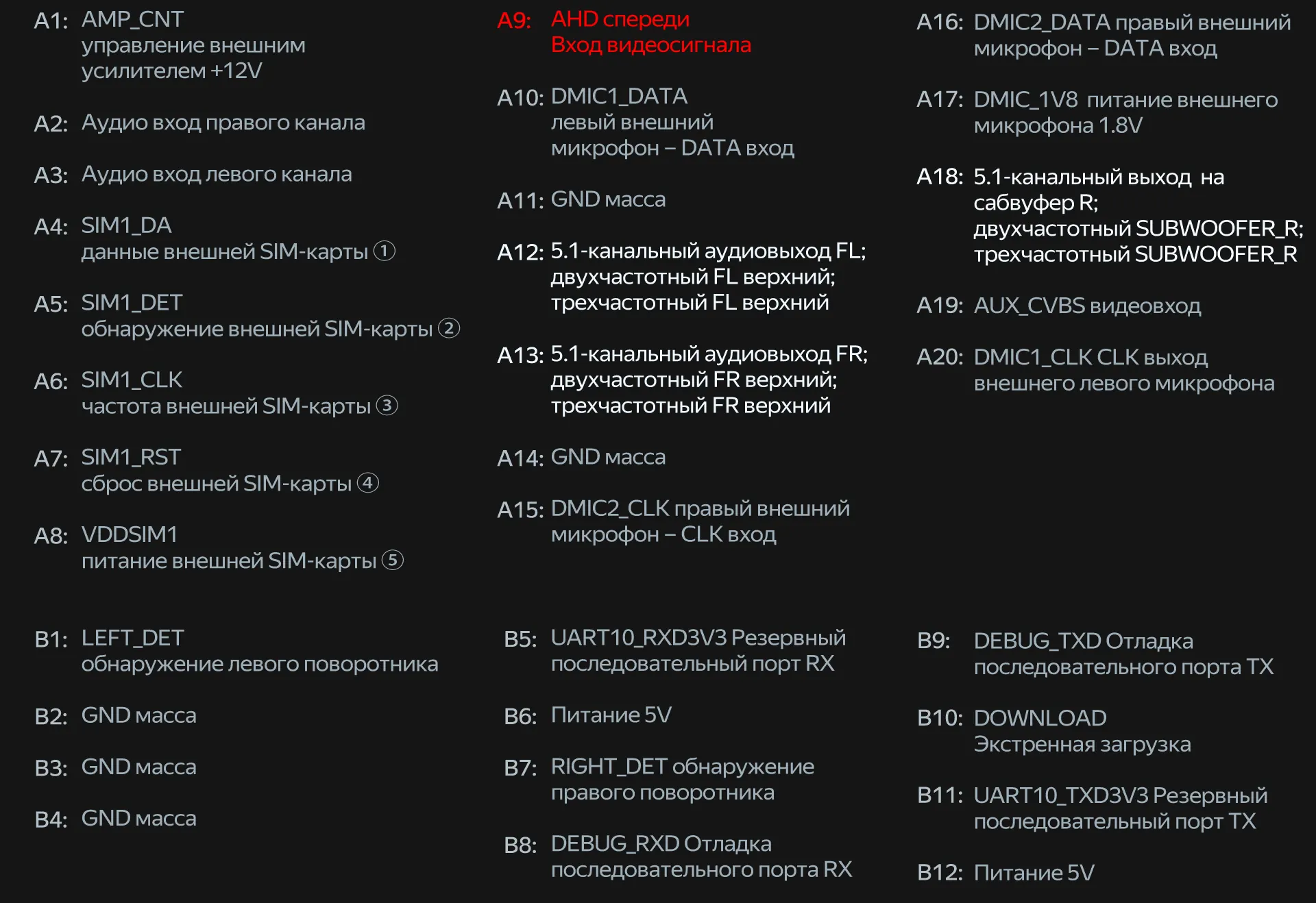

A: аудио, SIM-карта, передняя камера и цифровой микрофон. B: сигналы поворотников и служебные контакты. Отладочные и резервные контакты не предназначены для обычного подключения аксессуаров.
| Контакт | Сигнал и назначение |
|---|---|
| A1 | AMP_CNTУправление внешним усилителем +12 В |
| A2 | Audio IN RАудиовход правого канала |
| A3 | Audio IN LАудиовход левого канала |
| A4 | SIM1_DAДанные внешней SIM-карты |
| A5 | SIM1_DETОбнаружение внешней SIM-карты |
| A6 | SIM1_CLKТактовый сигнал внешней SIM-карты |
| A7 | SIM1_RSTСброс внешней SIM-карты |
| A8 | VDDSIM1Питание внешней SIM-карты |
| A9 | AHD Front INВидеовход передней камеры AHD |
| A10 | DMIC1_DATAДанные левого внешнего цифрового микрофона |
| A11 | GNDМасса |
| A12 | RCA FLВ режиме 5.1: передний левый канал; в двух- и трёхполосном режиме: левый ВЧ-канал |
| A13 | RCA FRВ режиме 5.1: передний правый канал; в двух- и трёхполосном режиме: правый ВЧ-канал |
| A14 | GNDМасса |
| A15 | DMIC2_CLKТактовый сигнал правого внешнего цифрового микрофона |
| A16 | DMIC2_DATAДанные правого внешнего цифрового микрофона |
| A17 | DMIC_1V8Питание внешнего цифрового микрофона 1,8 В |
| A18 | SUBWOOFER_RПравый выход сабвуфера в режимах 5.1, двух- и трёхполосной настройки |
| A19 | AUX_CVBSВидеовход AUX |
| A20 | DMIC1_CLKТактовый сигнал левого внешнего цифрового микрофона |
| B1 | LEFT_DETСигнал левого поворотника |
| B2 | GNDМасса |
| B3 | GNDМасса |
| B4 | GNDМасса |
| B5 | UART10_RXD3V3Резервный последовательный порт RX |
| B6 | 5VПитание 5 В |
| B7 | RIGHT_DETСигнал правого поворотника |
| B8 | DEBUG_RXDОтладочный последовательный порт RX |
| B9 | DEBUG_TXDОтладочный последовательный порт TX |
| B10 | DOWNLOADЭкстренная загрузка, служебный контакт |
| B11 | UART10_TXD3V3Резервный последовательный порт TX |
| B12 | 5VПитание 5 В |

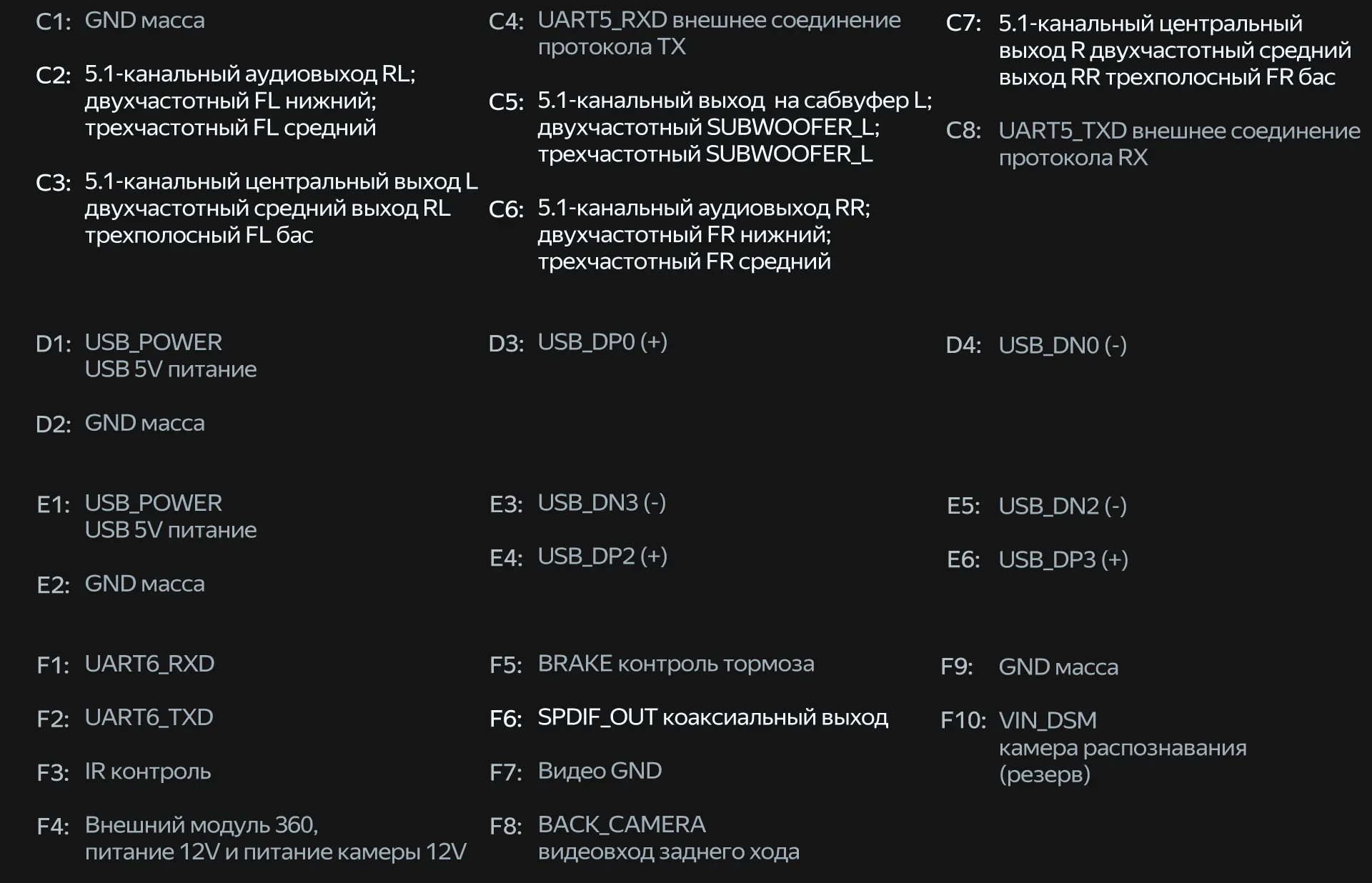

C: RCA и CANBUS. D и E: USB. F: аналоговая камера, питание и коаксиальный аудиовыход. Назначение RCA-каналов меняется в зависимости от выбранного режима звука.
| Контакт | Сигнал и назначение |
|---|---|
| C1 | GNDМасса |
| C2 | RCA RL / FLВ режиме 5.1: задний левый канал; в двухполосном: левый НЧ; в трёхполосном: левый СЧ |
| C3 | Center L / RL / FLВ режиме 5.1: центральный левый выход; в двухполосном: средний RL; в трёхполосном: левый бас |
| C4 | UART5_RXDПоследовательная линия подключения протокольного адаптера CANBUS |
| C5 | SUBWOOFER_LЛевый выход сабвуфера в режимах 5.1, двух- и трёхполосной настройки |
| C6 | RCA RR / FRВ режиме 5.1: задний правый канал; в двухполосном: правый НЧ; в трёхполосном: правый СЧ |
| C7 | Center R / RR / FRВ режиме 5.1: центральный правый выход; в двухполосном: средний RR; в трёхполосном: правый бас |
| C8 | UART5_TXDПоследовательная линия подключения протокольного адаптера CANBUS |
| D1 | USB_POWERПитание USB 5 В |
| D2 | GNDМасса |
| D3 | USB_DP0 (+)Линия данных USB D+ |
| D4 | USB_DN0 (−)Линия данных USB D− |
| E1 | USB_POWERПитание USB 5 В |
| E2 | GNDМасса |
| E3 | USB_DN3 (−)Линия данных USB 3 D− |
| E4 | USB_DP2 (+)Линия данных USB 2 D+ |
| E5 | USB_DN2 (−)Линия данных USB 2 D− |
| E6 | USB_DP3 (+)Линия данных USB 3 D+ |
| F1 | UART6_RXDПоследовательный порт RX |
| F2 | UART6_TXDПоследовательный порт TX |
| F3 | IRУправление ИК |
| F4 | 12VПитание внешнего модуля 360° и камеры 12 В |
| F5 | BRAKEКонтроль тормоза |
| F6 | SPDIF_OUTКоаксиальный цифровой аудиовыход |
| F7 | Video GNDМасса видеосигнала |
| F8 | BACK_CAMERAВидеовход аналоговой камеры заднего вида |
| F9 | GNDМасса |
| F10 | VIN_DSMКамера распознавания лица, резерв |

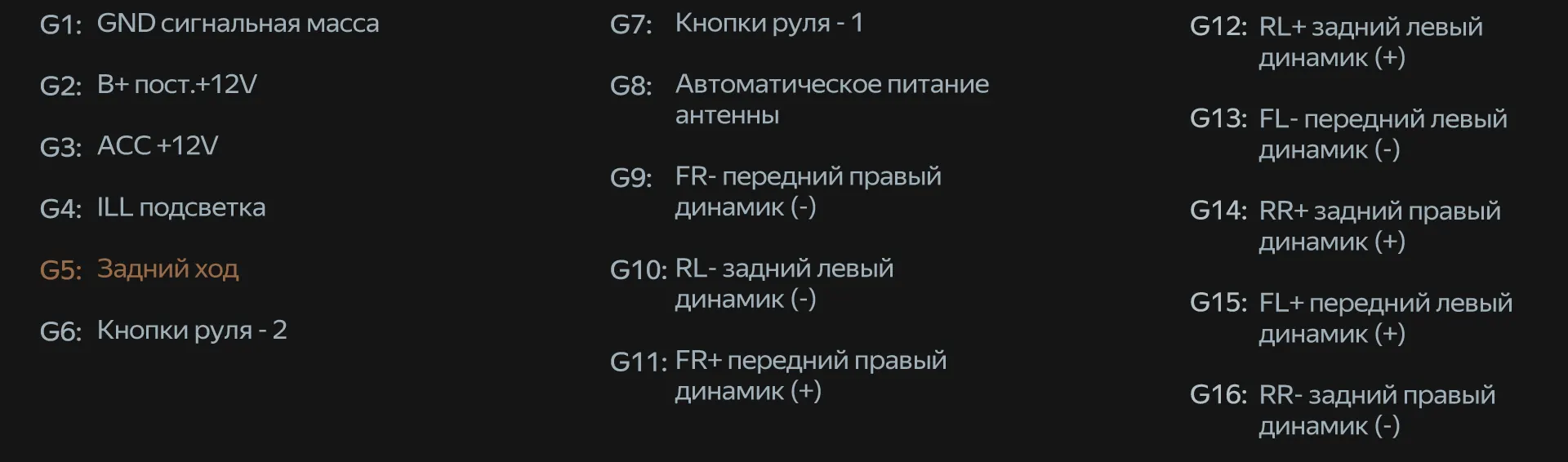

G2: постоянное питание +12 В. G3: ACC +12 В. G5: задний ход. Ориентацию контактов сверяйте с общей схемой задней панели.
| Контакт | Сигнал и назначение |
|---|---|
| G1 | GNDСигнальная масса |
| G2 | B+Постоянное питание +12 В |
| G3 | ACCПитание ACC +12 В |
| G4 | ILLПодсветка |
| G5 | REVERSEСигнал заднего хода |
| G6 | KEY2Кнопки руля, линия 2 |
| G7 | KEY1Кнопки руля, линия 1 |
| G8 | ANTАвтоматическое питание антенны |
| G9 | FR−Передний правый динамик, минус |
| G10 | RL−Задний левый динамик, минус |
| G11 | FR+Передний правый динамик, плюс |
| G12 | RL+Задний левый динамик, плюс |
| G13 | FL−Передний левый динамик, минус |
| G14 | RR+Задний правый динамик, плюс |
| G15 | FL+Передний левый динамик, плюс |
| G16 | RR−Задний правый динамик, минус |
Откройте «Настройки → Дисплей → Камера заднего вида». Выберите формат подключённой камеры: цифровой 1080P, AHD 720P, AHD 1080P или соответствующий аналоговый стандарт.
В инструкции CC4 Pro исходным режимом указана цифровая передача данных. При переходе на AHD формат нужно изменить вручную.
У CC4 Pro нет встроенного микрофона. В комплекте идёт внешний цифровой стереомикрофон. Подключите его через соответствующий жгут A и выберите «Настройки → Звук → Микрофон → Внешний».
Контакты микрофона: A10 и A16 для данных, A15 и A20 для тактового сигнала, A17 для питания 1,8 В. Аналоговый микрофон от другой модели нельзя подключать по этой распиновке.
Если G5 уже подключён к CANBUS и получает от него сигнал заднего хода, переднюю и заднюю управляющие линии шестиметрового видеокабеля дополнительно не подключают.
Это относится к управляющим проводам. Сам видеокабель камеры подключается по схеме. Перейти к настройке CANBUS.
Перед подключением RCA проверьте выбранный режим звука. В таблицах A и C показаны назначения каналов для режима 5.1, двух- и трёхполосной настройки.
A1 управляет включением внешнего усилителя. Оптический выход обозначен I, коаксиальный SPDIF_OUT находится на F6.
Цифровая задняя камера подключается к отдельному входу REAR. Для аналоговой задней камеры AHD используется видеовход F8 и масса F7. После смены типа камеры проверьте формат в настройках дисплея.
Для совместимого цифрового видеорегистратора на схеме используется FRONT. Видеосигнал передней камеры AHD подключается к A9. Тип устройства определяет нужный вход.
Встроенного микрофона нет. В комплекте предусмотрен внешний цифровой стереомикрофон, который подключается к жгуту A. После подключения выберите внешний микрофон в настройках звука.
Не считайте её взаимозаменяемой только по форме разъёма. У CC4 Pro отличаются контакты микрофона, служебных сигналов и аудиовыходов. Сверьте распиновку каждого контакта и используйте подходящий для CC4 Pro комплект проводки.
G5 принимает сигнал заднего хода. Если этот сигнал уже приходит через подключённый CANBUS, дополнительные управляющие провода видеокабеля по данной схеме не подключают. Видеосоединение камеры при этом сохраняется.
Протокольный CANBUS-адаптер подключается через соответствующий жгут разъёма C. Для внешнего дисплея предусмотрен DP-разъём L. Кабель и совместимость экрана нужно подбирать под этот интерфейс.
Сначала проверьте тип входа и формат камеры в настройках. Затем сверьте видеосигнал, питание камеры и сигнал заднего хода с выбранной схемой. Если формат и соединения совпадают, отправьте консультанту модель камеры и фотографии разъёмов.
Модель и исполнение магнитолы, марку и год автомобиля, фотографии задней панели и обоих концов жгута. Укажите название камеры, микрофона или другого подключаемого устройства.
Укажите модель магнитолы, автомобиль и оборудование. Фотографии разъёмов и проводки можно отправить консультанту в Telegram.
