Формат камеры
Откройте «Настройки → Отображение → Настройки камеры» и выберите формат подключённой камеры.
В инструкции исходным форматом указан AHD 1080P. Если камера использует другой формат, переключите его в настройках.
Найдите разъём. Проверьте контакты.
Питание, камеры, USB, RCA и внешний микрофон. Откройте нужную схему, увеличьте изображение или прочитайте назначение контактов в таблице.

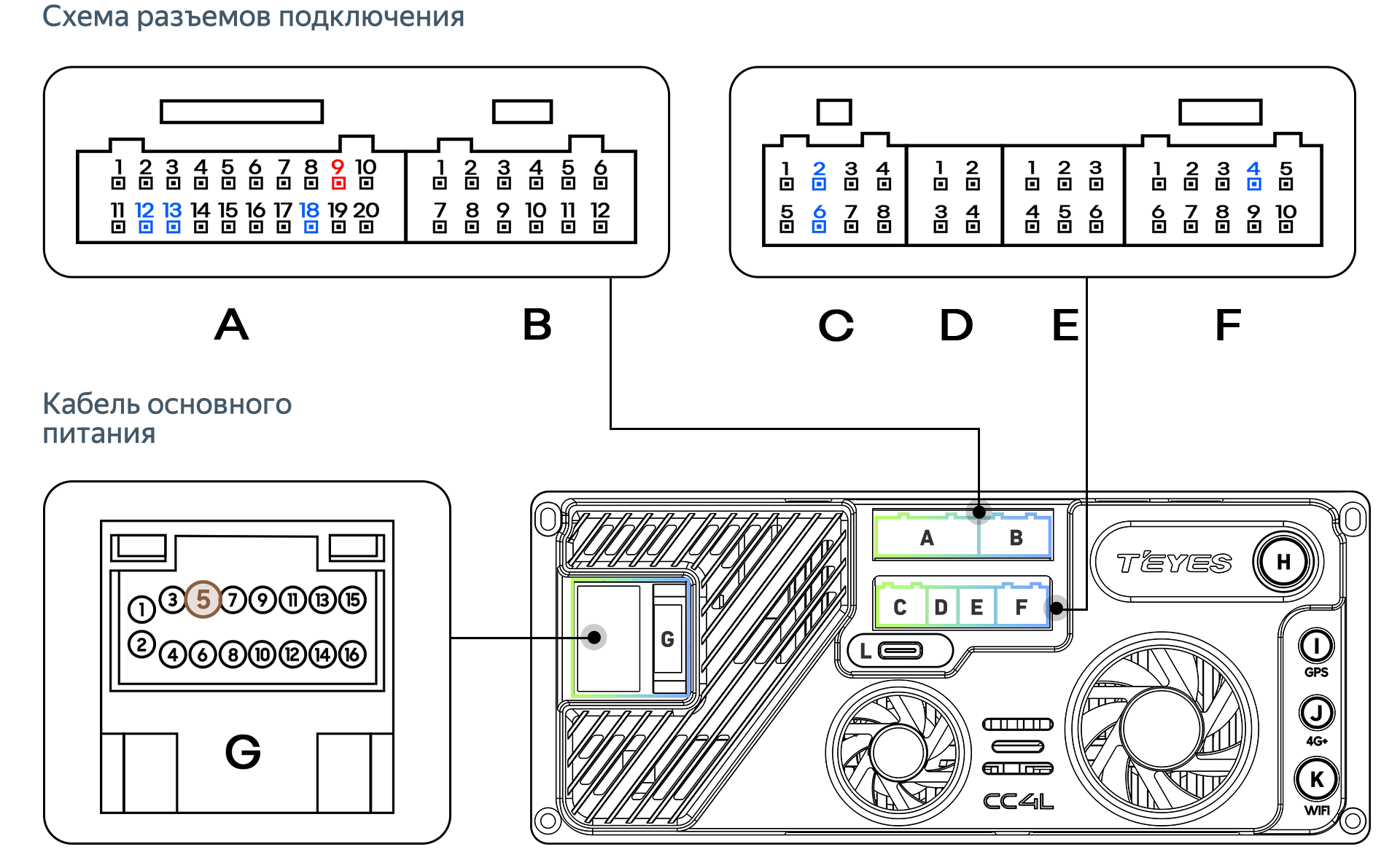

Буква обозначает разъём. Цифра указывает на контакт внутри него.

Разъём не найден. Попробуйте другое название или букву.
Выберите устройство, чтобы увидеть схему его подключения.

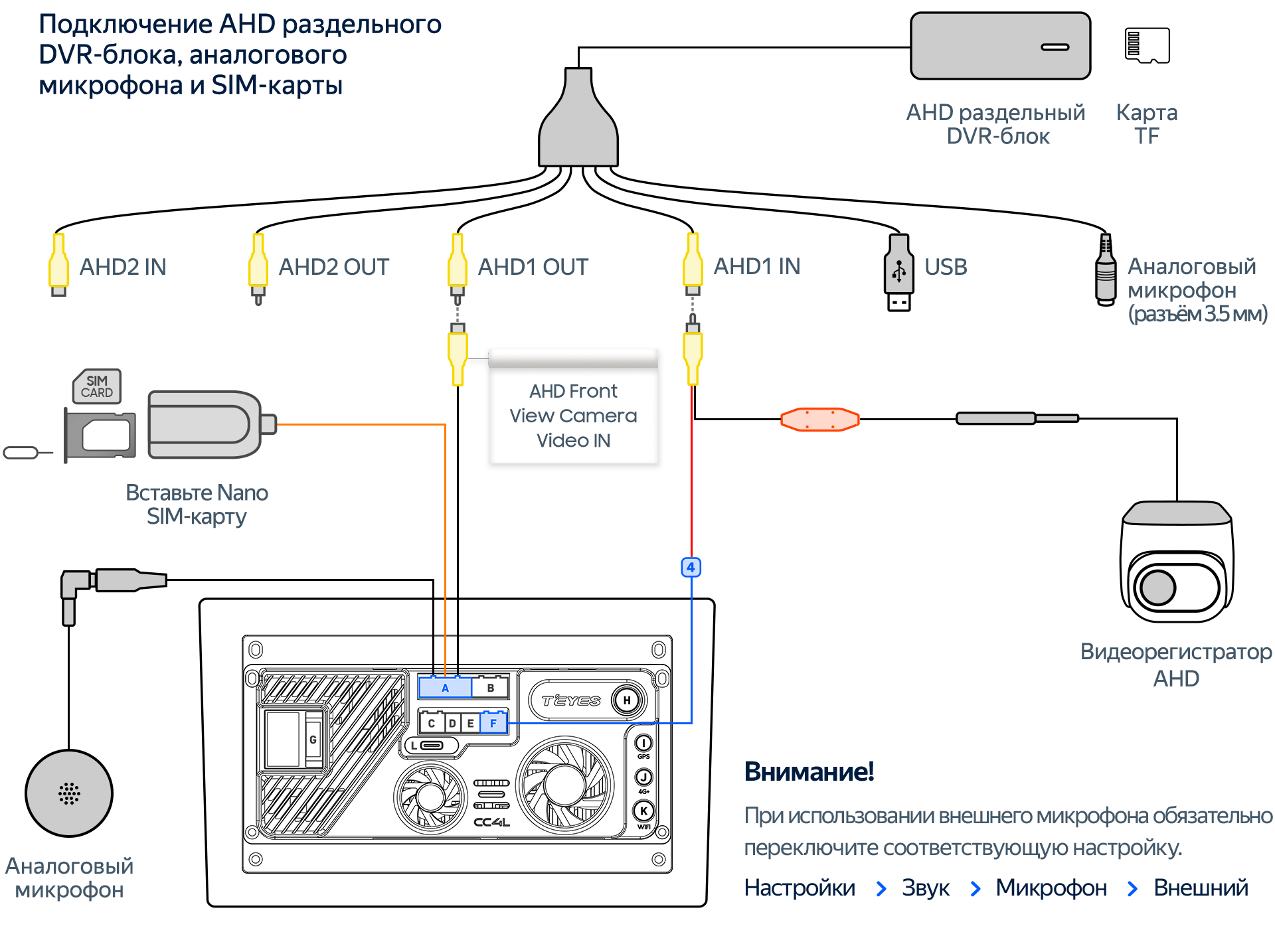

На схеме показаны соединения DVR-блока, передней камеры AHD, внешнего микрофона и SIM-карты с разъёмами A и F.

Разъём F принимает видеосигнал задней камеры. G5 отвечает за сигнал заднего хода. Схема ниже показывает подключение с отдельным DVR-блоком.

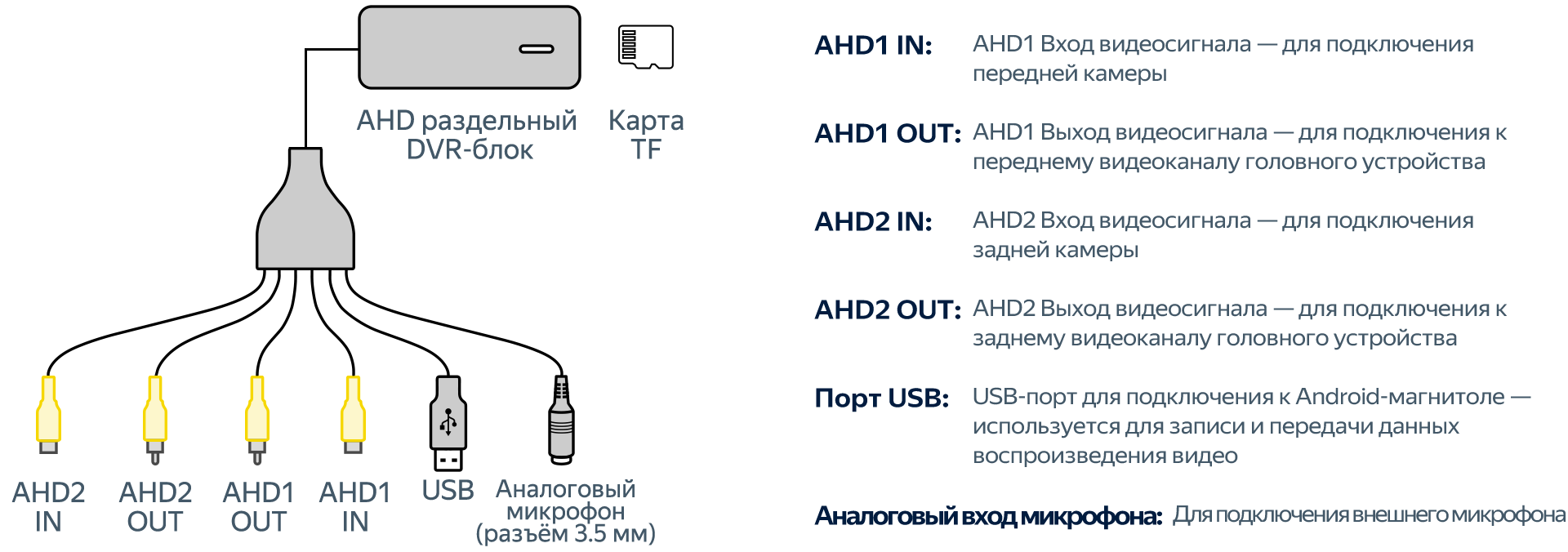

IN принимает сигнал от камеры, OUT передаёт его на магнитолу. AHD1 относится к передней камере, AHD2 к задней.

Откройте группу разъёмов. Под каждой схемой есть текстовая таблица контактов.

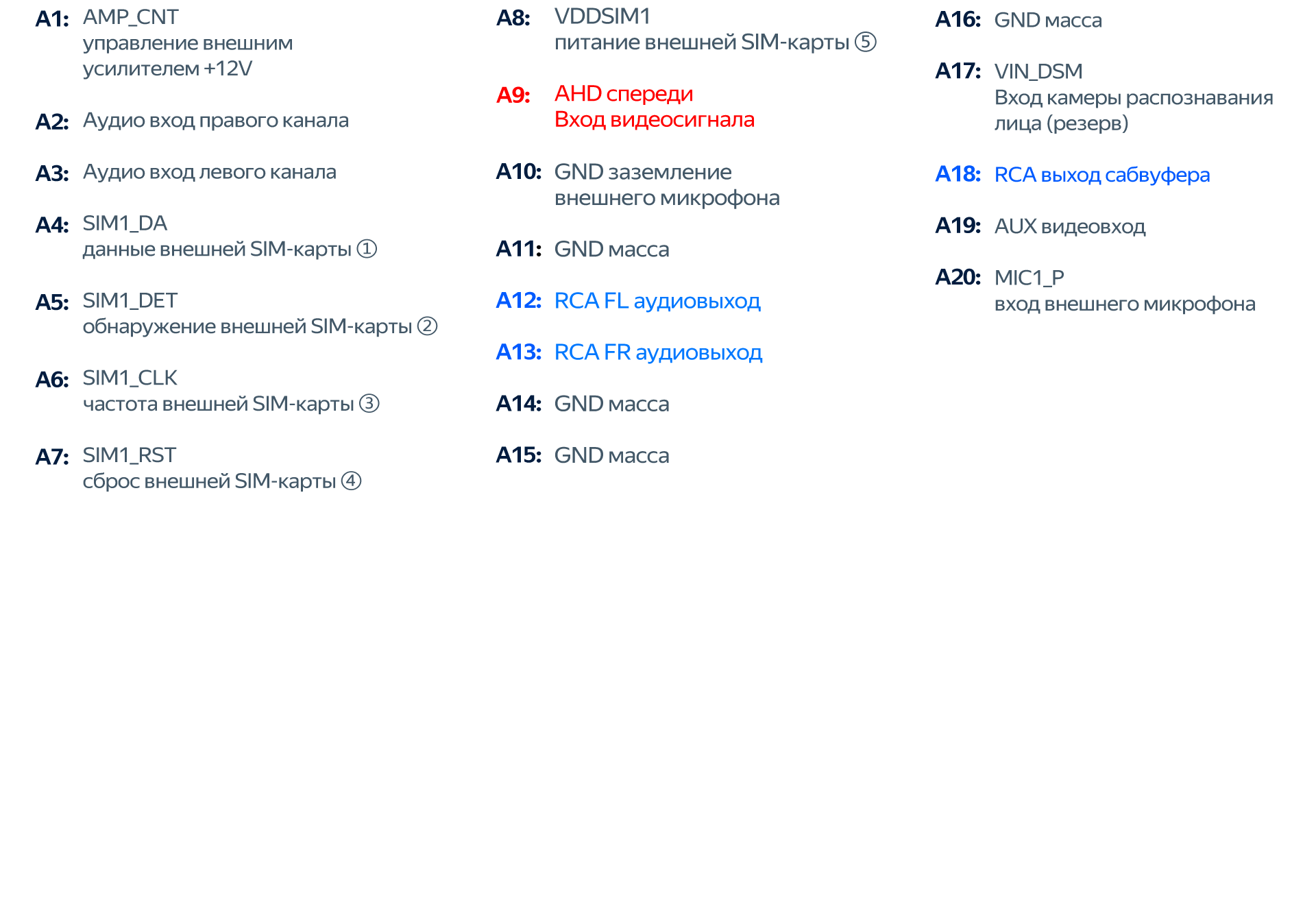

A содержит 20 контактов для аудио, видео, SIM-карты и микрофона. B зарезервирован: подключать к нему другие провода нельзя.

| Контакт | Сигнал и назначение |
|---|---|
| A1 | AMP_CNTУправление внешним усилителем +12 В |
| A2 | Audio IN RАудиовход правого канала |
| A3 | Audio IN LАудиовход левого канала |
| A4 | SIM1_DAДанные внешней SIM-карты |
| A5 | SIM1_DETОбнаружение внешней SIM-карты |
| A6 | SIM1_CLKТактовый сигнал внешней SIM-карты |
| A7 | SIM1_RSTСброс внешней SIM-карты |
| A8 | VDDSIM1Питание внешней SIM-карты |
| A9 | AHD Front INВидеовход передней камеры AHD |
| A10 | GND MICМасса внешнего микрофона |
| A11 | GNDМасса |
| A12 | RCA FLАудиовыход переднего левого канала |
| A13 | RCA FRАудиовыход переднего правого канала |
| A14 | GNDМасса |
| A15 | GNDМасса |
| A16 | GNDМасса |
| A17 | VIN_DSMВход камеры распознавания лица, резерв |
| A18 | RCA SUBВыход сабвуфера |
| A19 | AUX VIDEO INВидеовход AUX |
| A20 | MIC1_PВход внешнего микрофона |
| B | РезервПодключение других проводов запрещено |

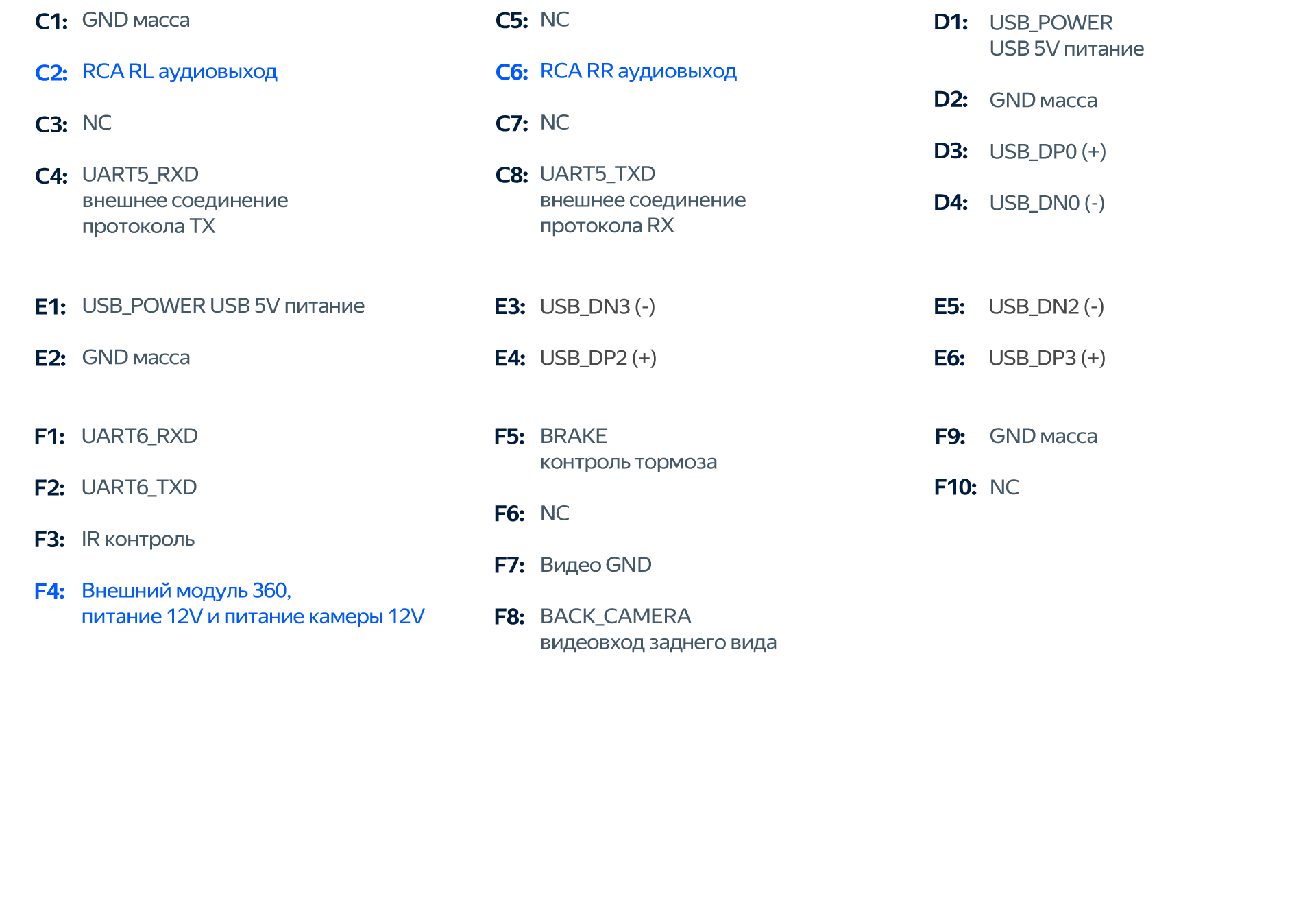

C: RCA и CANBUS. D и E: USB. F: задняя камера и служебные сигналы. Обозначение NC означает, что контакт не используется.

| Контакт | Сигнал и назначение |
|---|---|
| C1 | GNDМасса |
| C2 | RCA RLАудиовыход заднего левого канала |
| C3 | NCНе используется |
| C4 | UART5_RXDСвязь с внешним блоком |
| C5 | NCНе используется |
| C6 | RCA RRАудиовыход заднего правого канала |
| C7 | NCНе используется |
| C8 | UART5_TXDСвязь с внешним блоком |
| D1 | USB_POWERПитание USB 5 В |
| D2 | GNDМасса |
| D3 | USB_DP0 (+)Линия данных USB |
| D4 | USB_DN0 (−)Линия данных USB |
| E1 | USB_POWERПитание USB 5 В |
| E2 | GNDМасса |
| E3 | USB_DN3 (−)Линия данных USB |
| E4 | USB_DP2 (+)Линия данных USB |
| E5 | USB_DN2 (−)Линия данных USB |
| E6 | USB_DP3 (+)Линия данных USB |
| F1 | UART6_RXDЛиния UART |
| F2 | UART6_TXDЛиния UART |
| F3 | IRУправление IR |
| F4 | +12 ВПитание камеры и внешнего модуля 360 по схеме |
| F5 | BRAKEКонтроль тормоза |
| F6 | NCНе используется |
| F7 | VIDEO GNDМасса видеосигнала |
| F8 | BACK_CAMERAВидеовход камеры заднего вида |
| F9 | GNDМасса |
| F10 | NCНе используется |

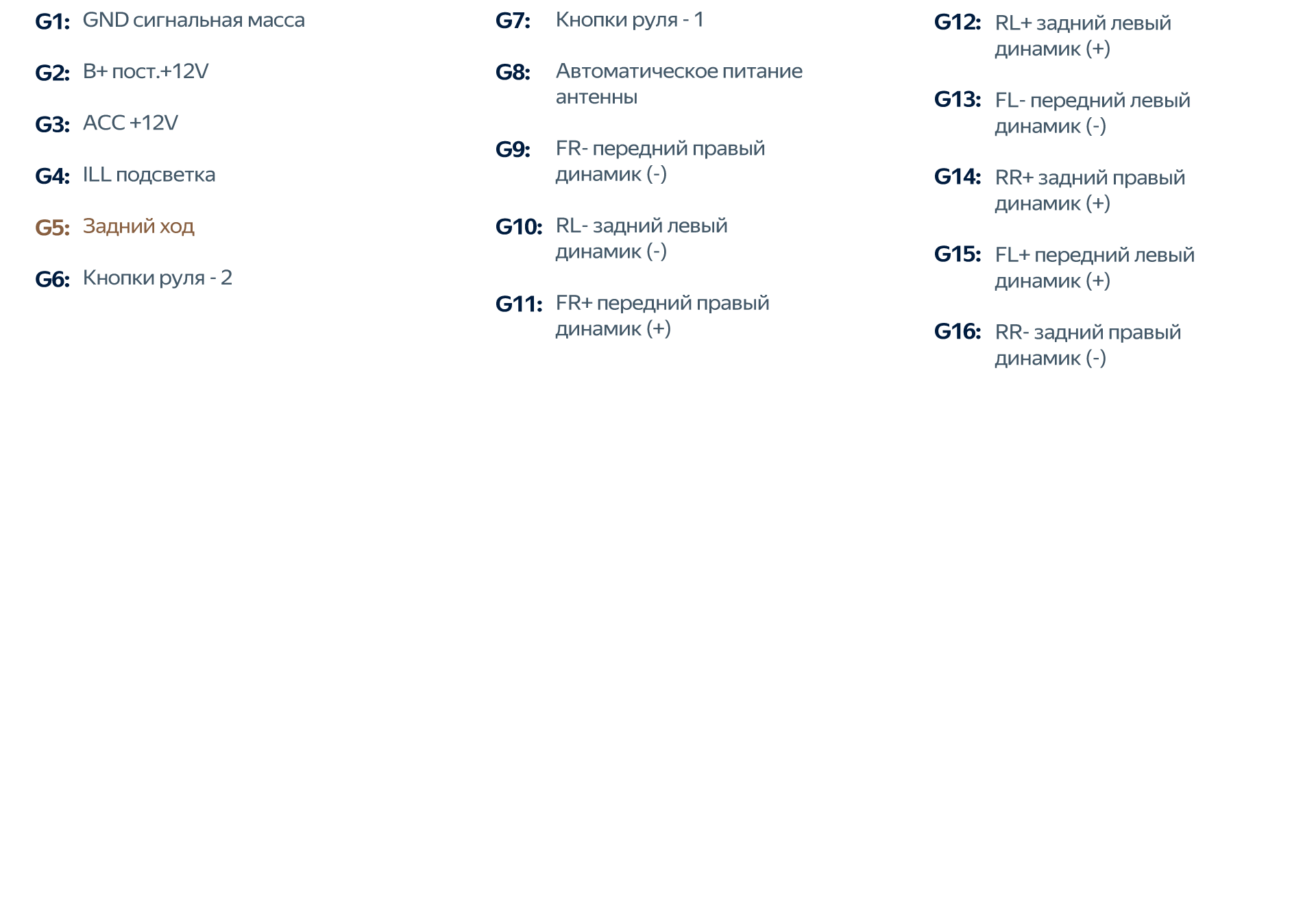

G2: постоянное питание +12 В. G3: ACC +12 В. G5: задний ход. Номера и ориентацию контактов сверяйте с общей схемой задней панели.

| Контакт | Сигнал и назначение |
|---|---|
| G1 | GNDСигнальная масса |
| G2 | B+Постоянное питание +12 В |
| G3 | ACCПитание ACC +12 В |
| G4 | ILLПодсветка |
| G5 | REVERSEСигнал заднего хода |
| G6 | KEY2Кнопки руля, линия 2 |
| G7 | KEY1Кнопки руля, линия 1 |
| G8 | ANTАвтоматическое питание антенны |
| G9 | FR−Передний правый динамик, минус |
| G10 | RL−Задний левый динамик, минус |
| G11 | FR+Передний правый динамик, плюс |
| G12 | RL+Задний левый динамик, плюс |
| G13 | FL−Передний левый динамик, минус |
| G14 | RR+Задний правый динамик, плюс |
| G15 | FL+Передний левый динамик, плюс |
| G16 | RR−Задний правый динамик, минус |
Откройте «Настройки → Отображение → Настройки камеры» и выберите формат подключённой камеры.
В инструкции исходным форматом указан AHD 1080P. Если камера использует другой формат, переключите его в настройках.
После подключения аналогового микрофона выберите «Настройки → Звук → Микрофон → Внешний».
На схеме микрофон подключается к жгуту разъёма A. Контакты: A20 для сигнала и A10 для массы микрофона.
На иллюстрациях показан CC4L. Для CC4L DTS сначала сравните расположение и маркировку разъёмов с вашим устройством. Дополнительные аудиовыходы и их подключение нужно сверить по конкретному исполнению. Если панель отличается, отправьте её фото в TEYES Market.
В инструкции CC4L разъём B обозначен как резервный. Подключение других проводов к нему запрещено. Схема CC4, в которой разъём B имеет другое назначение, для такого подключения не подходит.

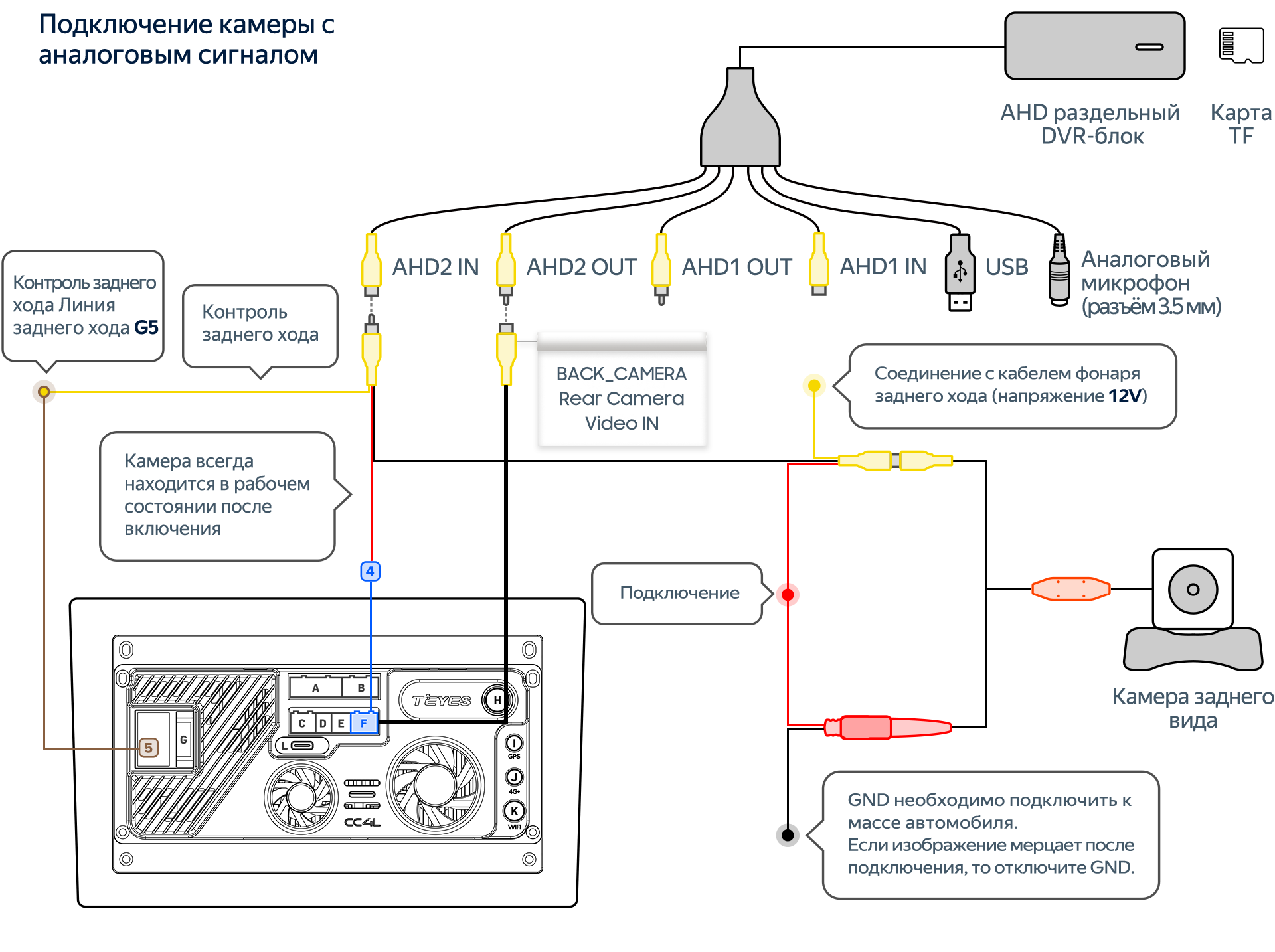

Видеовход находится на контакте F8 разъёма F, масса видеосигнала на F7. Сигнал включения заднего хода обозначен G5. На вкладке «Камера AHD» показана схема с отдельным DVR-блоком.
Если линия G5 уже подключена к CANBUS и сигнал заднего хода передаётся через него, по этой схеме переднюю и заднюю управляющие линии шестиметрового видеокабеля дополнительно не подключают. Проверьте, что именно так устроена проводка вашего автомобиля.
Используйте соответствующий вход жгута разъёма A. В таблице это A20 (сигнал) и A10 (масса микрофона). После подключения выберите внешний микрофон в настройках звука.
