Формат камеры
Откройте «Настройки → Отображение → Настройки камеры» и выберите формат, соответствующий подключённой камере.
В руководстве CC4 исходным форматом указан AHD 1080P. Для камеры другого формата измените настройку.
Распиновка магнитол серии CC4
CC4
Найдите разъём. Проверьте подключение.
Схемы питания, камер, микрофона и аксессуаров для TEYES CC4. Откройте нужную схему и увеличьте её, чтобы рассмотреть контакты.

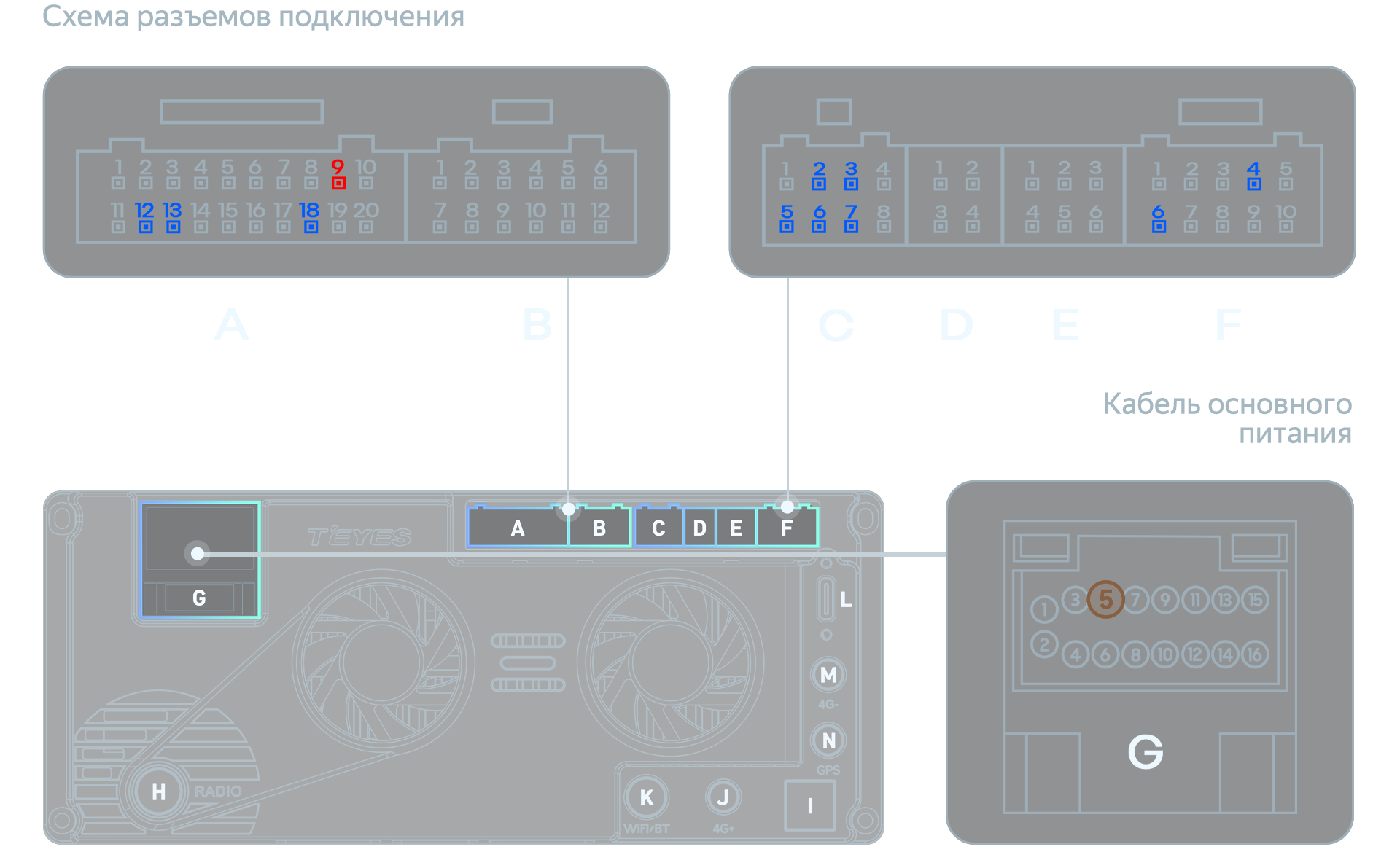

Разъёмы на задней панели
Буква на схеме указывает на разъём. Номер обозначает контакт внутри него.
Назначение разъёмов A–N
- ADVR, аудио и видео
- RCA, внешняя SIM-карта и аналоговый микрофон.
- BAHD 360
- Сигнальный разъём системы кругового обзора.
- CRCA и CANBUS
- Подключение соответствующего жгута.
- DОдинарный USB
- Разъём USB-кабеля.
- EДвойной USB
- Разъём кабеля с двумя USB-портами.
- FКамера заднего вида
- Видеовход задней камеры.
- GОсновное питание
- Главный разъём питания устройства.
- HРадиоантенна
- Вход антенны радио.
- IОптический аудиовыход
- Цифровой выход звука.
- JОсновная антенна 4G
- Разъём с обозначением 4G+.
- KАнтенна Wi-Fi / Bluetooth
- Разъём с обозначением WiFi/BT.
- LType-C, внешний видеовыход
- Для вывода изображения нужен совместимый кабель Type-C → HDMI.
- MДополнительная антенна 4G
- Разъём с обозначением 4G−.
- NGPS-антенна
- Разъём спутниковой антенны.
Разъём не найден. Попробуйте другое название или букву.
Эти схемы относятся к CC4. Перед подключением сверяйте модель, маркировку разъёмов и комплект проводки. Для CC4 Pro, CC4L и других устройств нужна схема соответствующей модели.
Подключение устройств
Выберите, что хотите подключить к магнитоле.

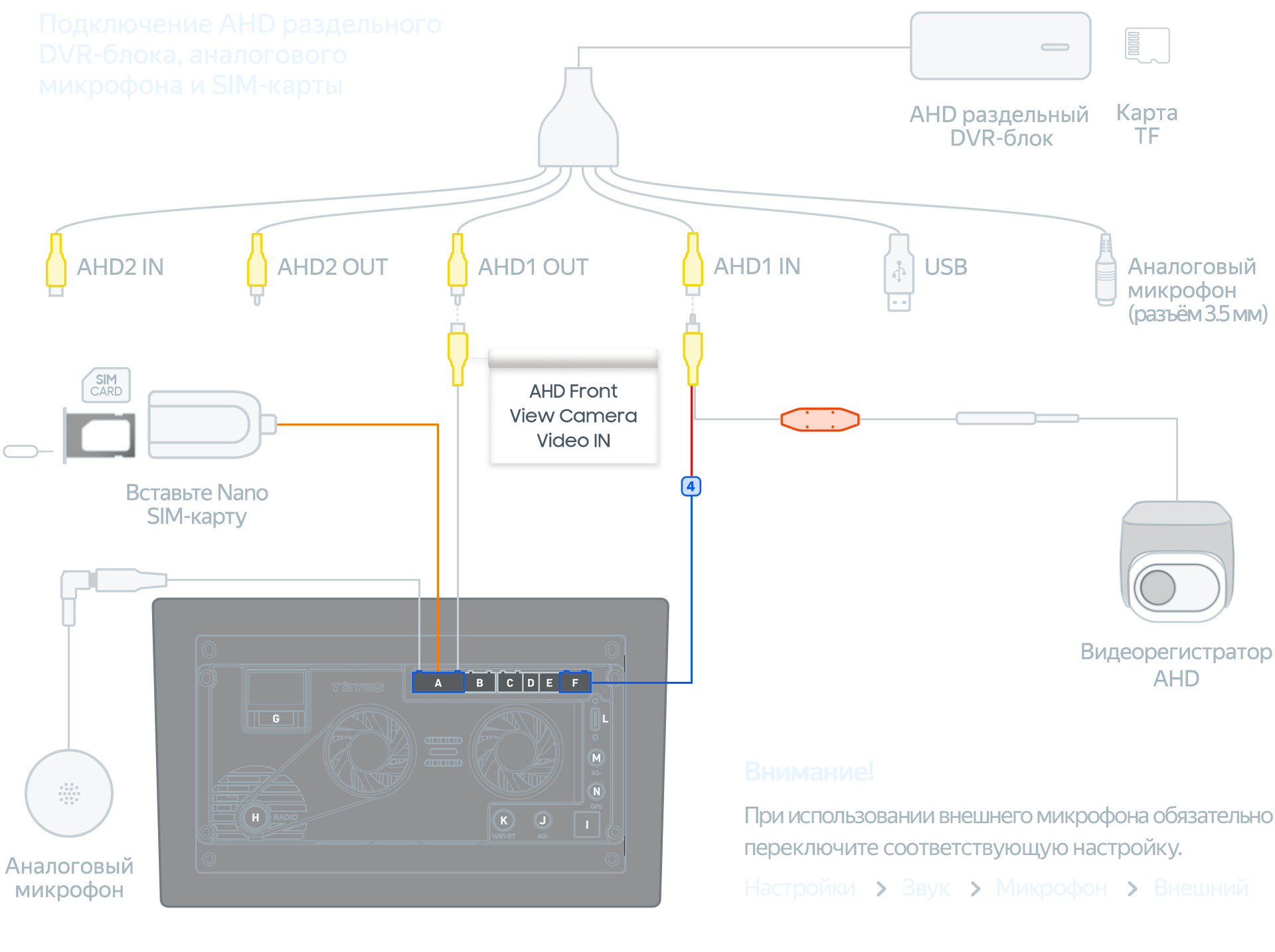

Аксессуары
DVR-блок, аналоговый микрофон и внешняя SIM-карта. На схеме показаны соединения с разъёмами A и F.

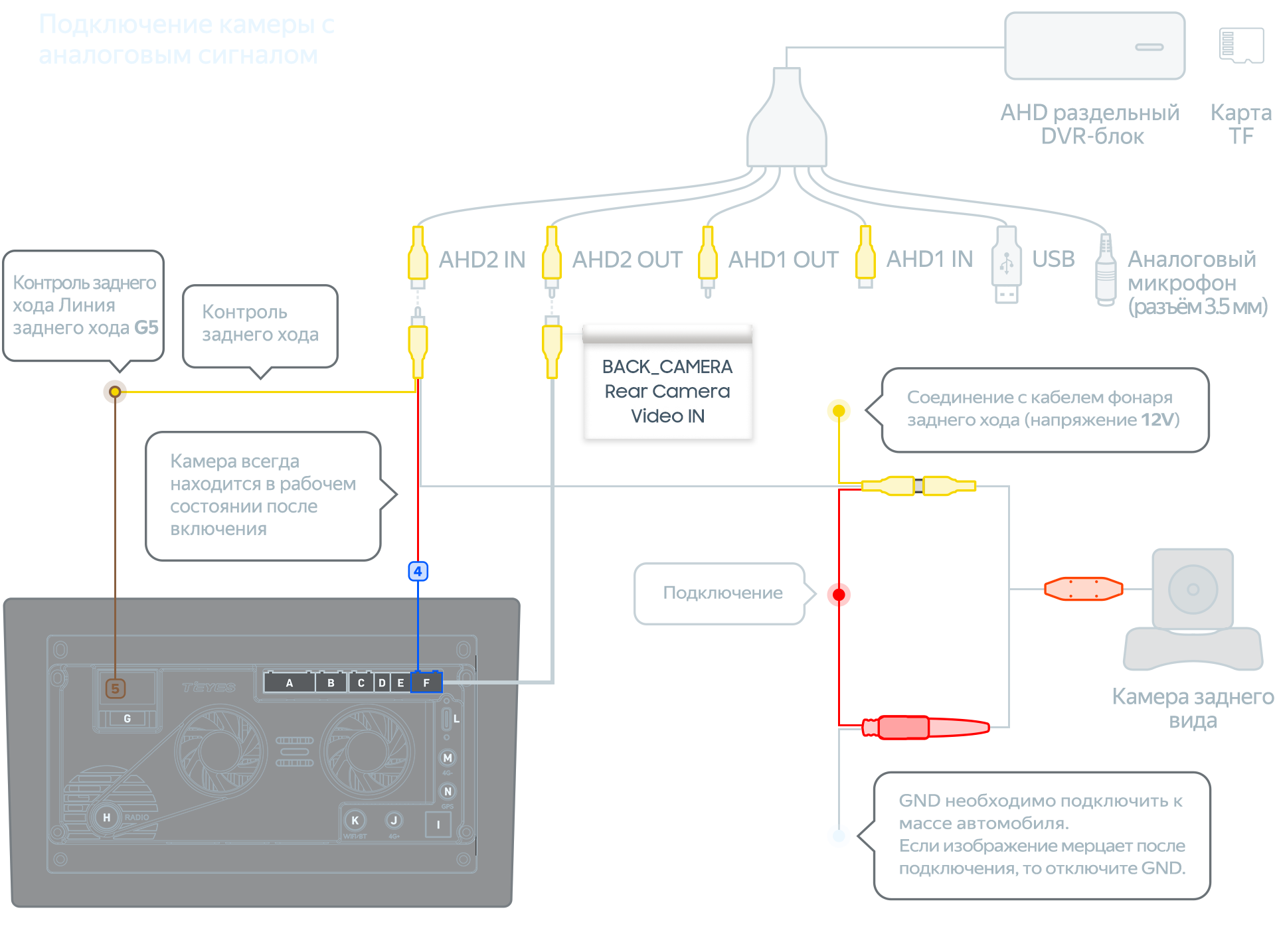

Камера AHD
Проверьте путь видеосигнала и способ подачи сигнала заднего хода. Для камеры и проводки используйте схему вашего комплекта.

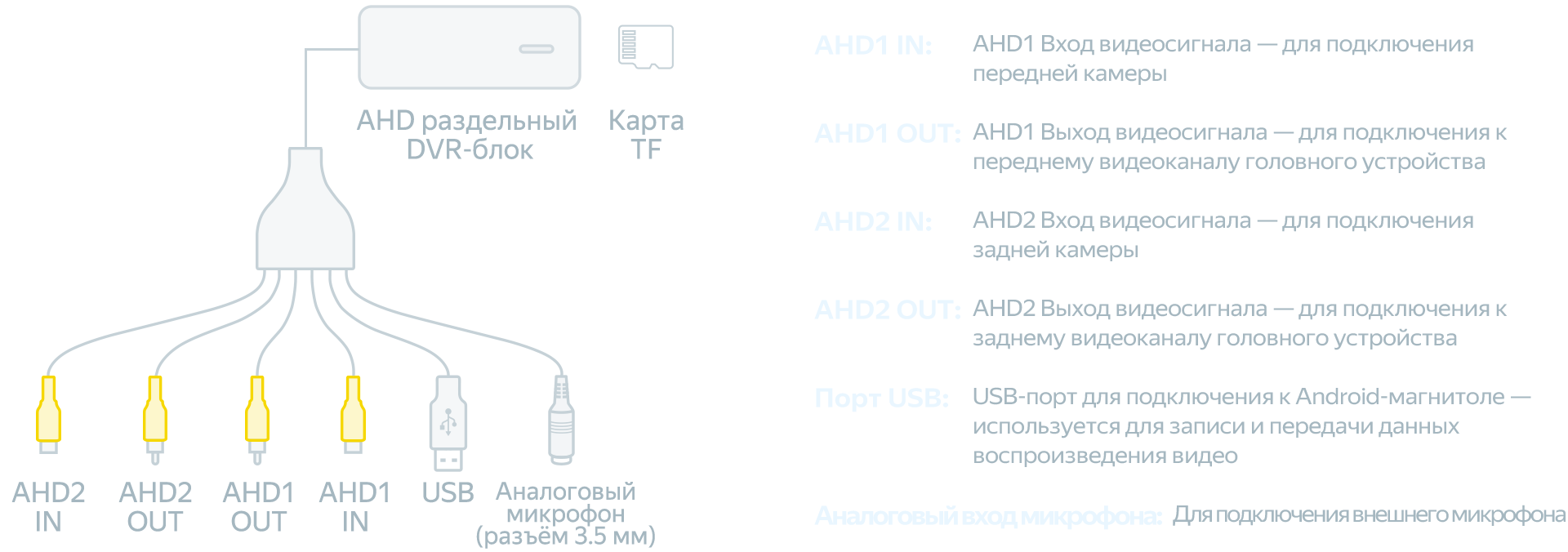

DVR-блок
Входы IN принимают сигнал камер, выходы OUT передают его на видеовходы магнитолы. AHD1 относится к передней камере, AHD2 к задней.
Распиновка контактов
Сначала найдите букву разъёма на задней панели, затем откройте его группу.

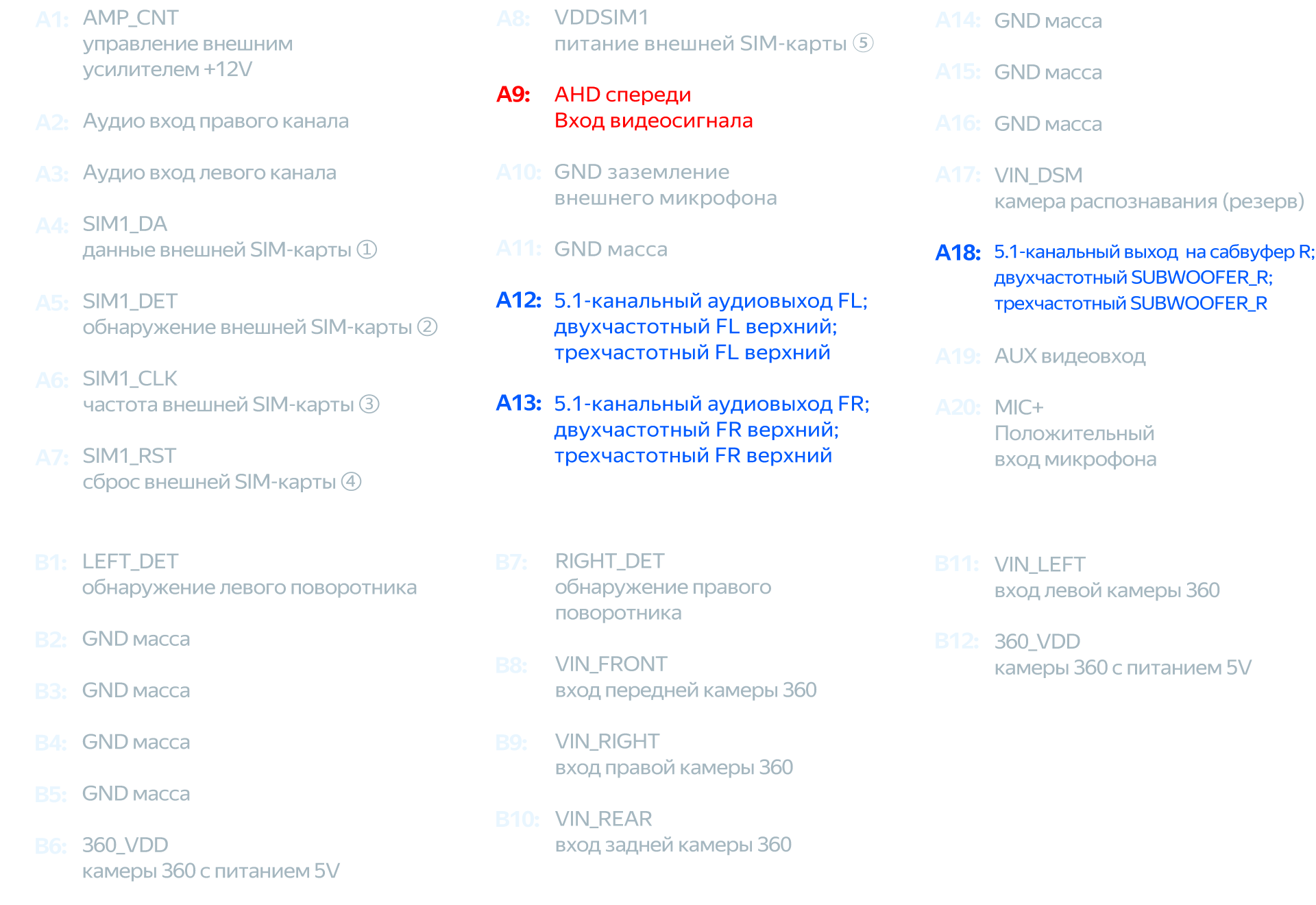

A–B
Разъём A: аудио, видео, SIM-карта и микрофон. Разъём B: сигналы AHD 360.

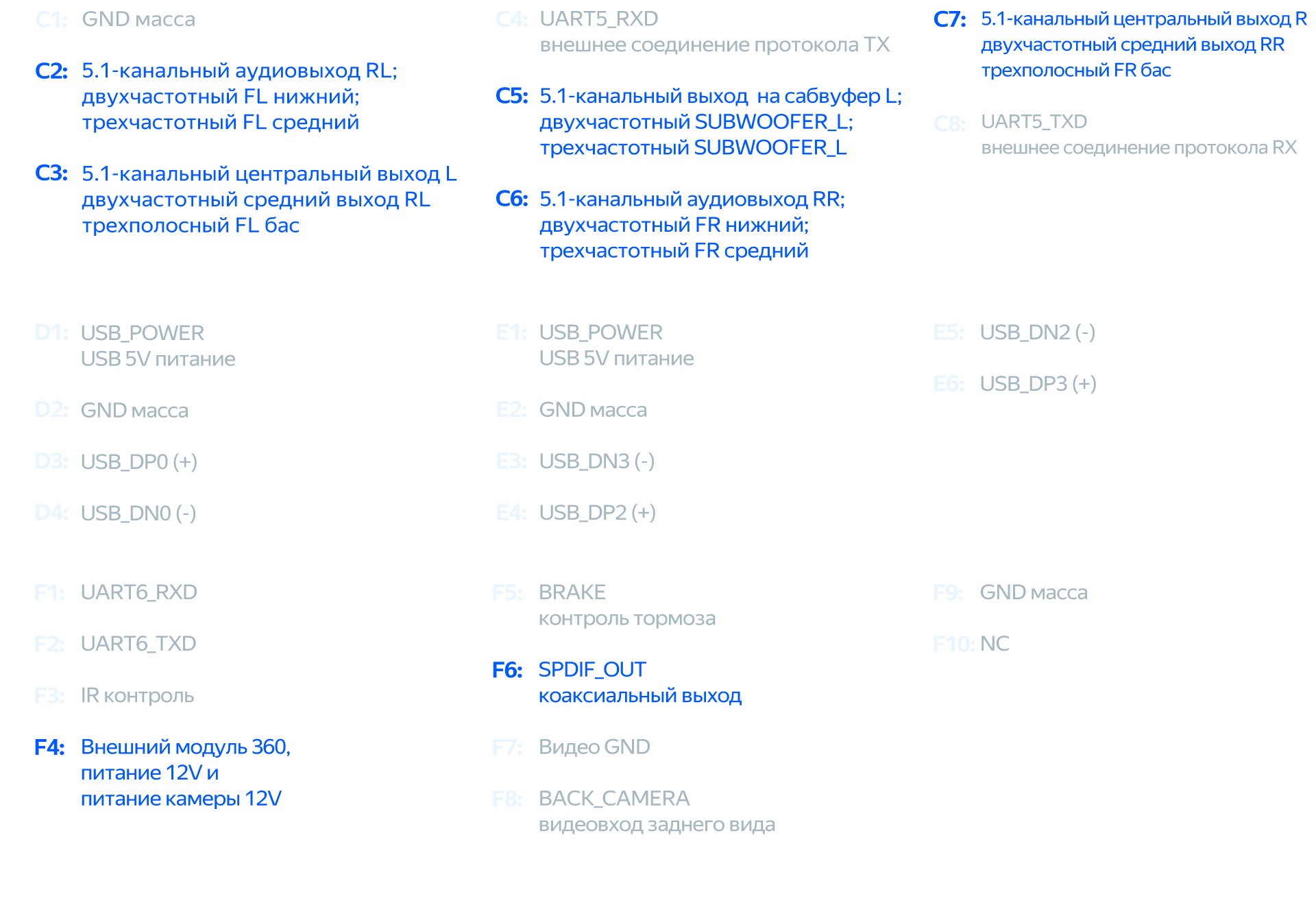

C–D–E–F
RCA и CANBUS, одинарный и двойной USB, разъём камеры заднего вида.

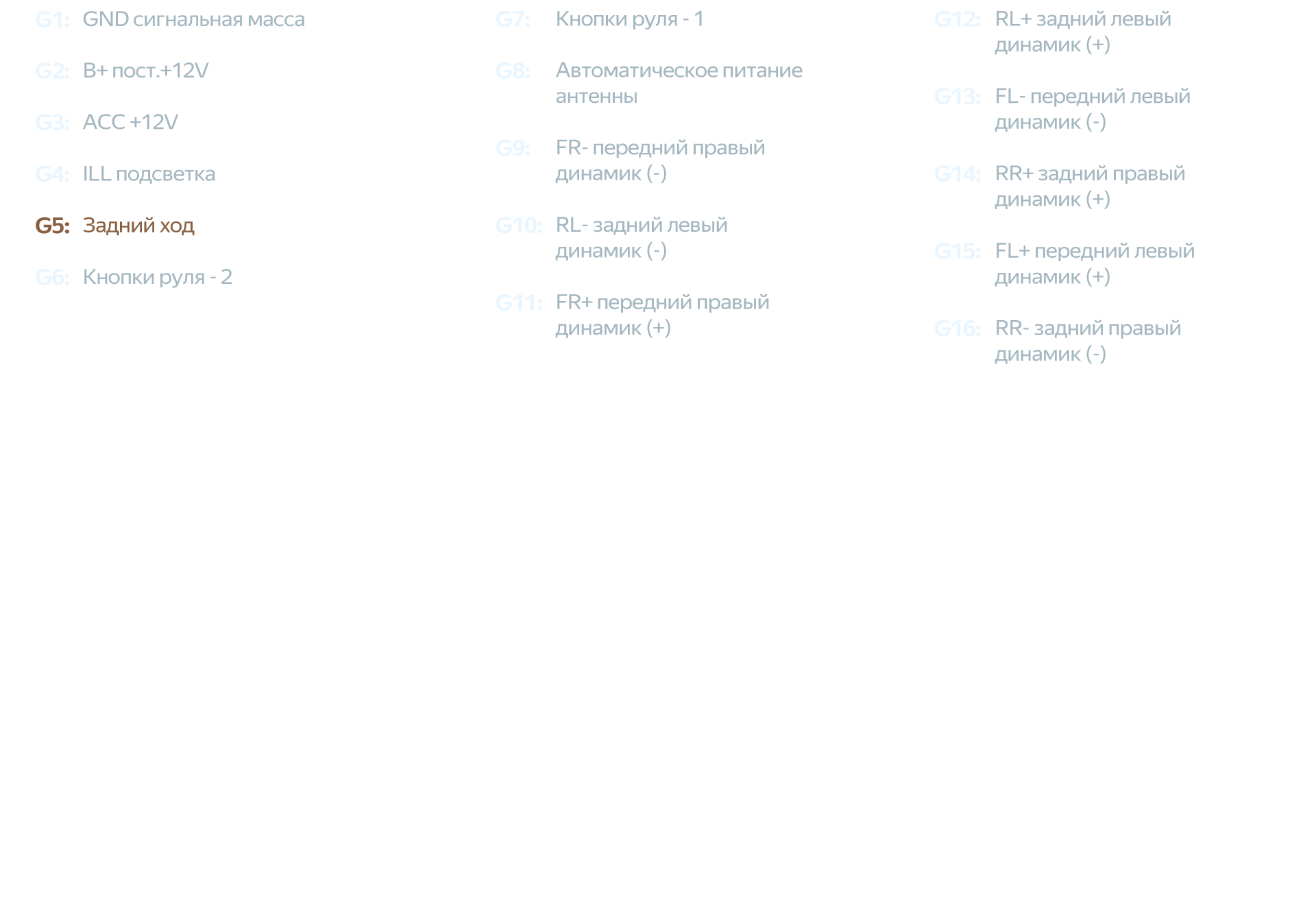

G · питание
Главный разъём питания. Ориентацию и номера контактов сверяйте с общей схемой задней панели.
Настройки после подключения
Внешний микрофон
После подключения аналогового микрофона выберите «Настройки → Звук → Микрофон → Внешний».
Это схема CC4 с аналоговым входом. У CC4 Pro используется другой тип микрофона.
Вопросы о подключении
Можно ли использовать эту распиновку для CC4 Pro или CC4L?
На этой странице приведены схемы CC4. Не переносите назначение контактов на другую модель только по внешнему сходству разъёма. Для проверки пришлите в поддержку название модели и фотографию задней панели.
Где подключается камера заднего вида?
На схеме CC4 её разъём обозначен буквой F. Откройте вкладку «Камера AHD», затем сверяйте отдельные контакты по группе C–D–E–F. Формат изображения задаётся в настройках камеры.
Нужен ли отдельный провод сигнала заднего хода при CANBUS?
По схеме CC4, если сигнал заднего хода уже передаёт CANBUS и линия G5 подключена к нему, переднюю и заднюю управляющие линии шестиметрового видеокабеля дополнительно не подключают. Применимость этой схемы проверяют по конкретной проводке автомобиля.
Как отличить вход и выход отдельного DVR-блока?
AHD1 IN принимает сигнал передней камеры, AHD2 IN задней. AHD1 OUT и AHD2 OUT передают соответствующий сигнал на видеовходы магнитолы. Обозначения показаны на вкладке «DVR-блок».
Что делать, если разъём или проводка отличаются от схемы?
Не подключайте провода по предположению. Сфотографируйте маркировку устройства, заднюю панель и оба конца нужного жгута. Укажите автомобиль и оборудование, которое хотите подключить, и обратитесь в TEYES Market.
Поможем разобраться с подключением
Укажите модель магнитолы, автомобиль и устройство, которое подключаете. Фотографии разъёмов можно отправить консультанту в Telegram.
