В Hyundai Sonata 8 экран TEYES CC4 Pro мы перенесли в рамку по форме штатного экрана. Заодно поставили новую камеру заднего вида в плафон подсветки номера и обучили магнитолу кнопкам руля. Показываем, как это сделано.
Что нам понадобилось
Магнитола TEYES CC4 Pro 8/128 ГБ с экраном 10,36″, рамка под Sonata 8 по форме штатного экрана, переходная проводка, камера заднего вида и плафон подсветки номера под неё. Из инструмента: пластиковые лопатки, отвёртки, аккумуляторный шуруповёрт, изолента и стяжки. Рамка и проводка для Sonata 8 есть в нашем каталоге.
Шаг 1. Разбираем переднюю панель

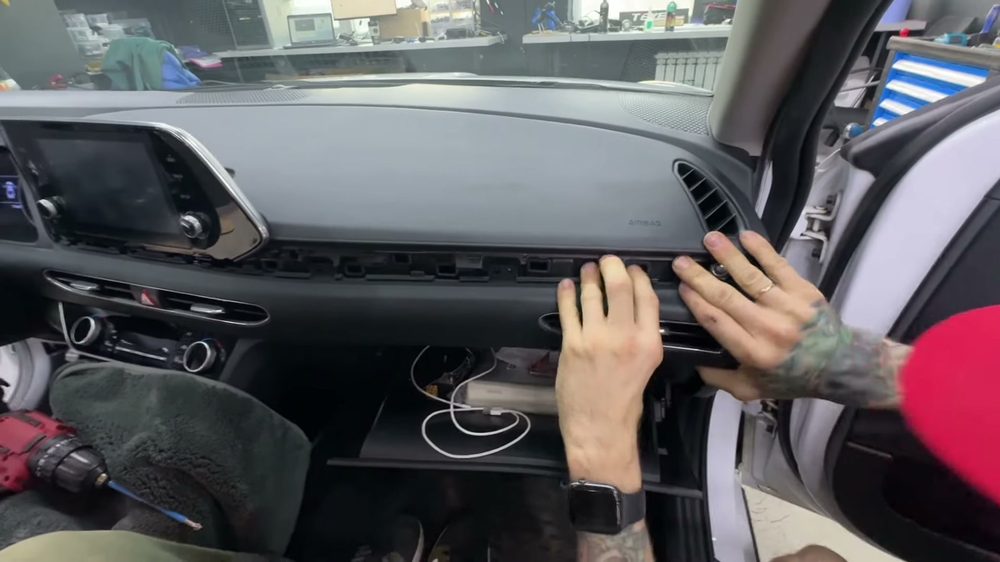

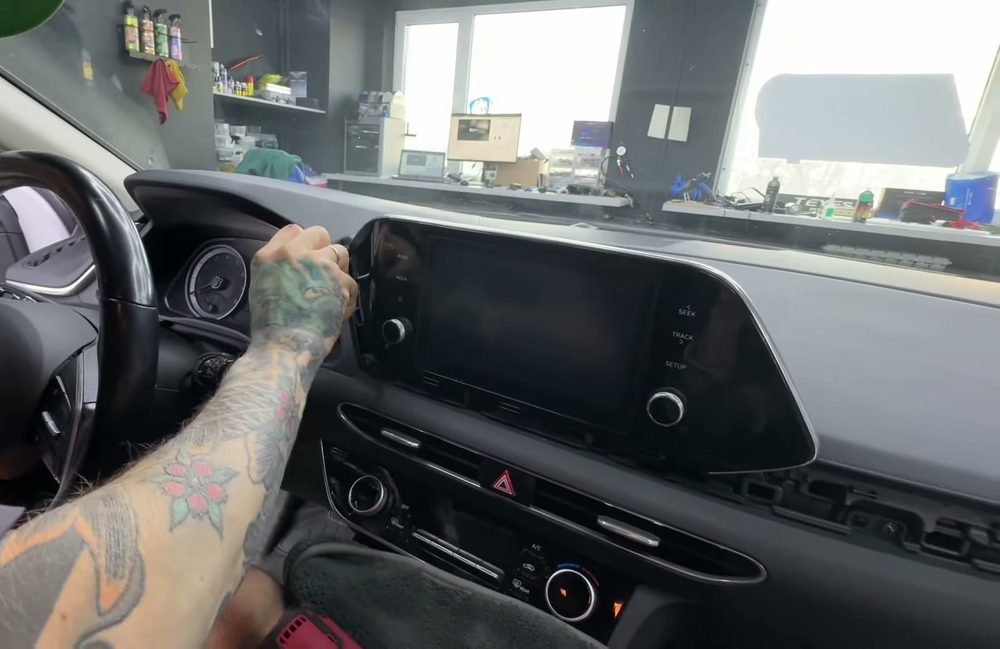

Снимаем накладки вдоль передней панели и вокруг штатного экрана, откручиваем винты под экраном. Со стороны пассажира снимаем накладку над перчаточным ящиком.
Шаг 2. Вынимаем штатный блок

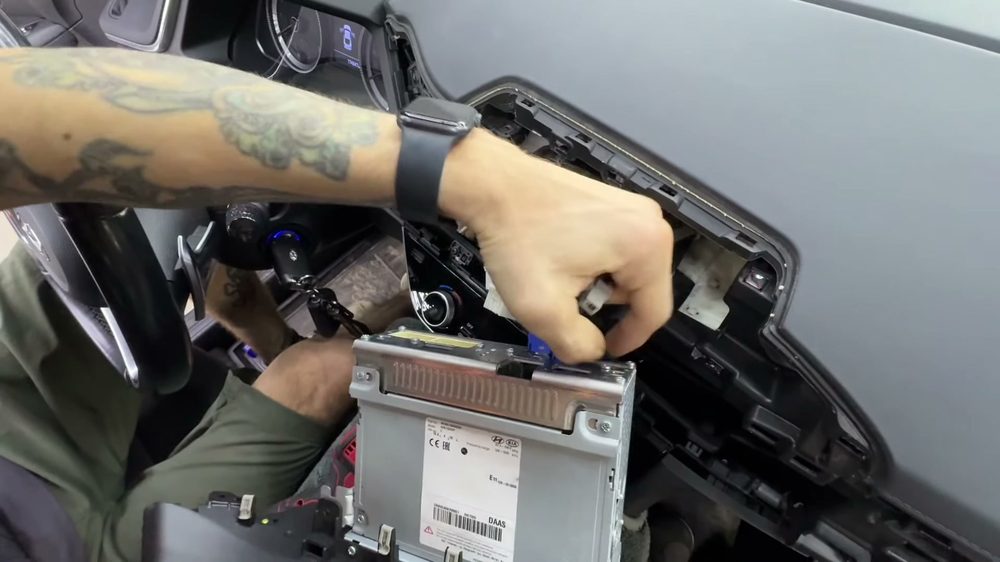

Вынимаем штатный блок мультимедиа из панели и отключаем от него разъёмы.
Шаг 3. Ставим камеру в плафон подсветки номера

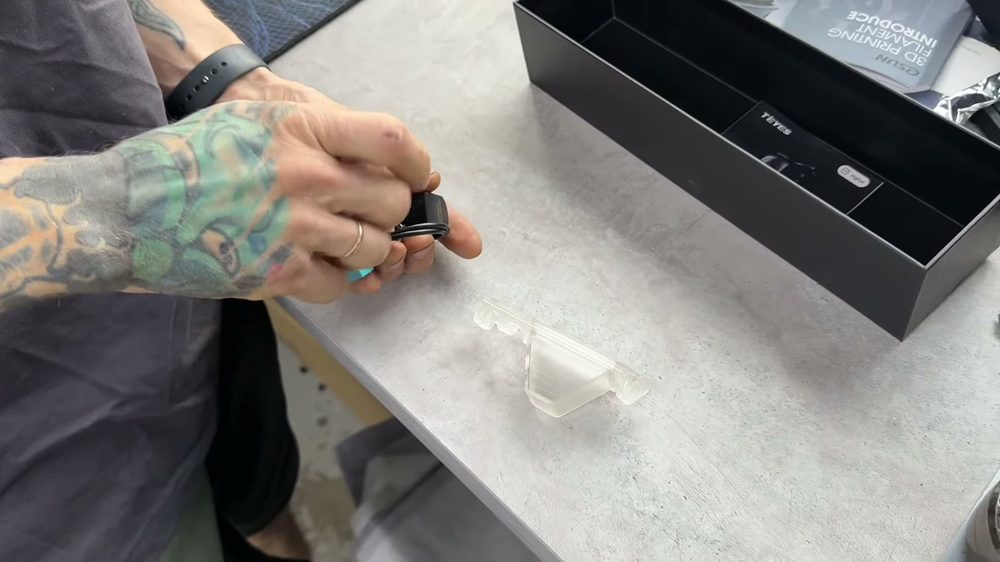

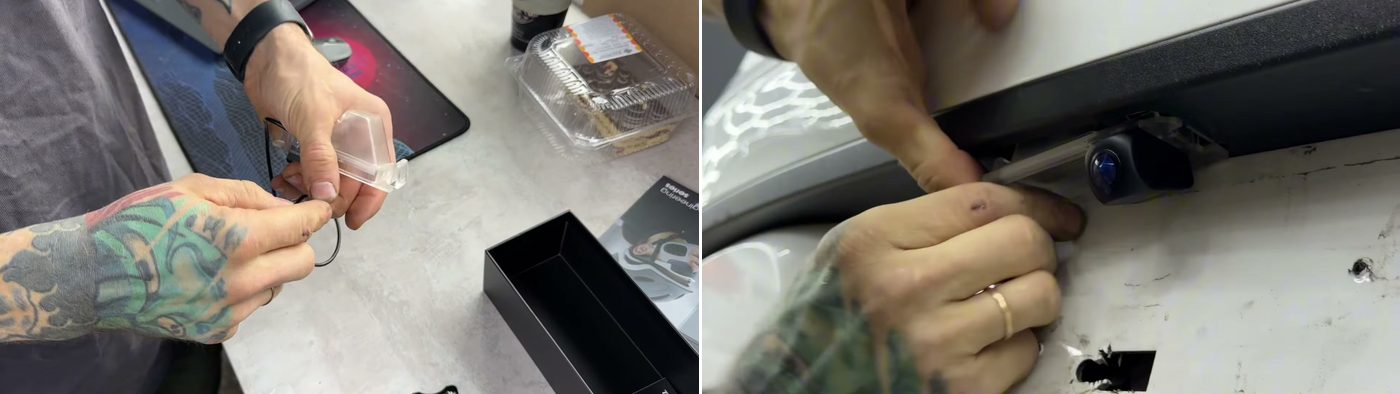

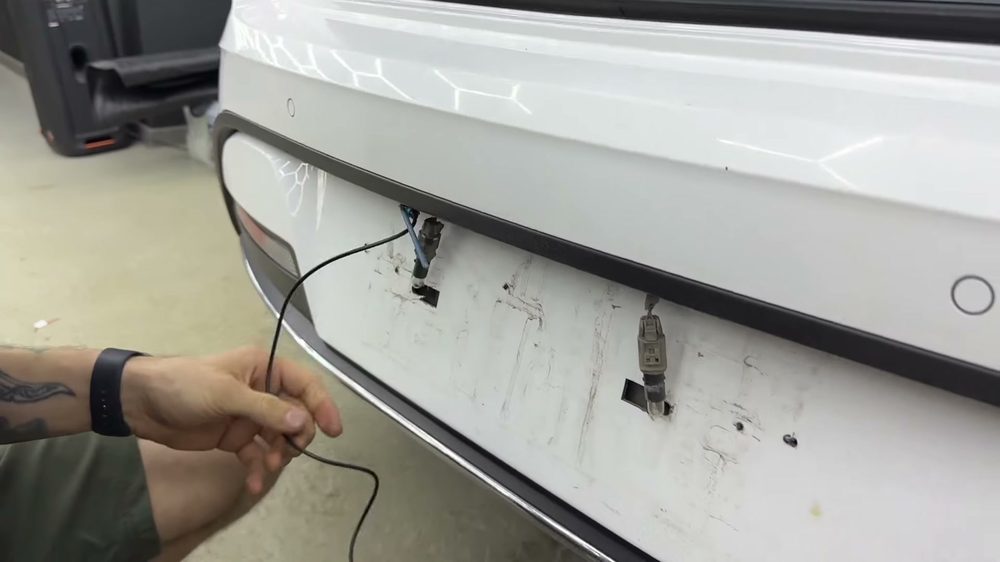

На крышке багажника снимаем рамку номера и штатный плафон подсветки. На столе ставим новую камеру заднего вида в плафон, а её провод заводим внутрь крышки через отверстие плафона.
Шаг 4. Подключаем камеру и ведём кабель в салон

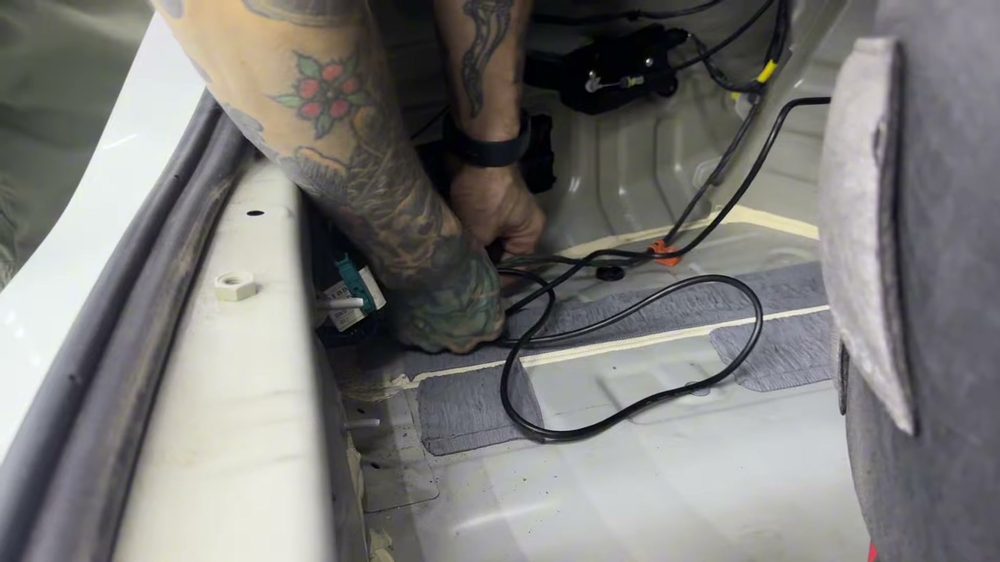

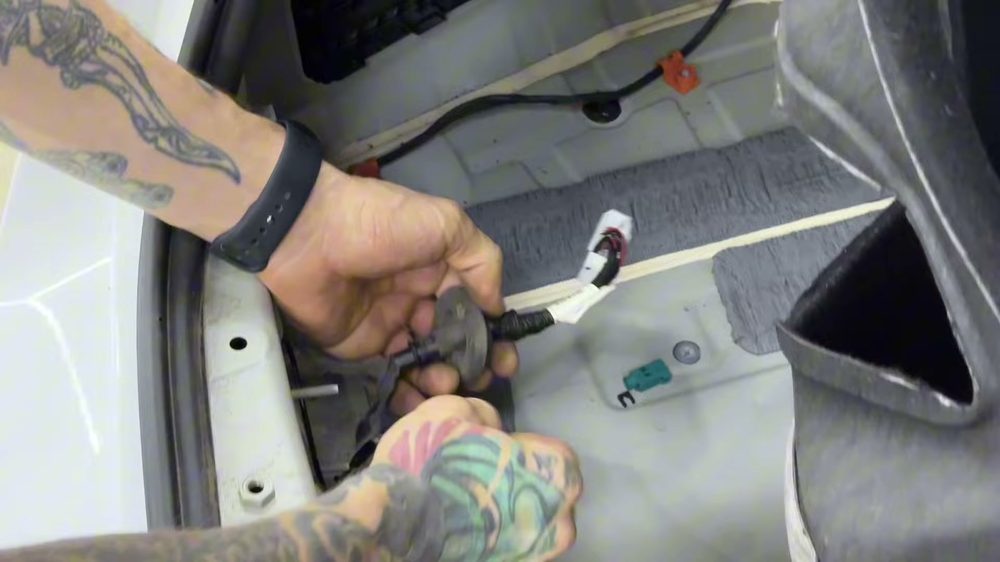

В багажнике снимаем боковую обшивку, подключаем провода камеры к разъёму проводки машины и изолируем соединение лентой. Кабель камеры ведём под обшивкой багажника, а дальше вдоль порога под накладками в салон к передней панели.
Шаг 5. Собираем магнитолу в рамку под Sonata

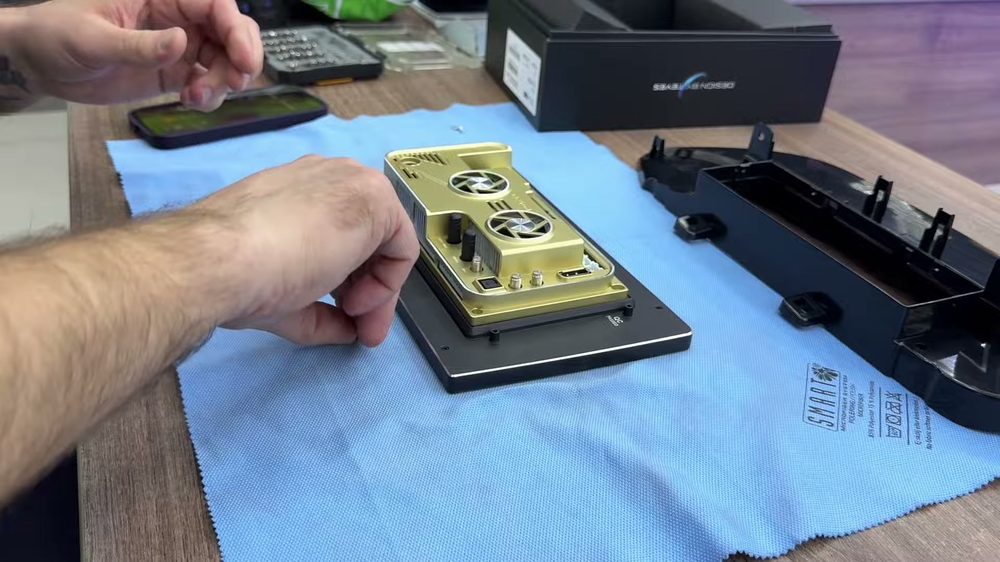

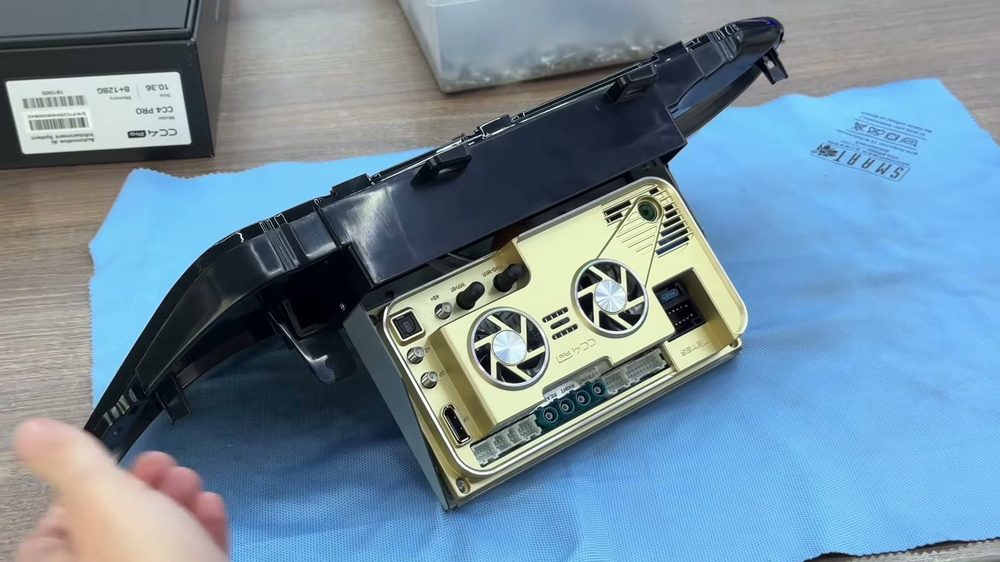

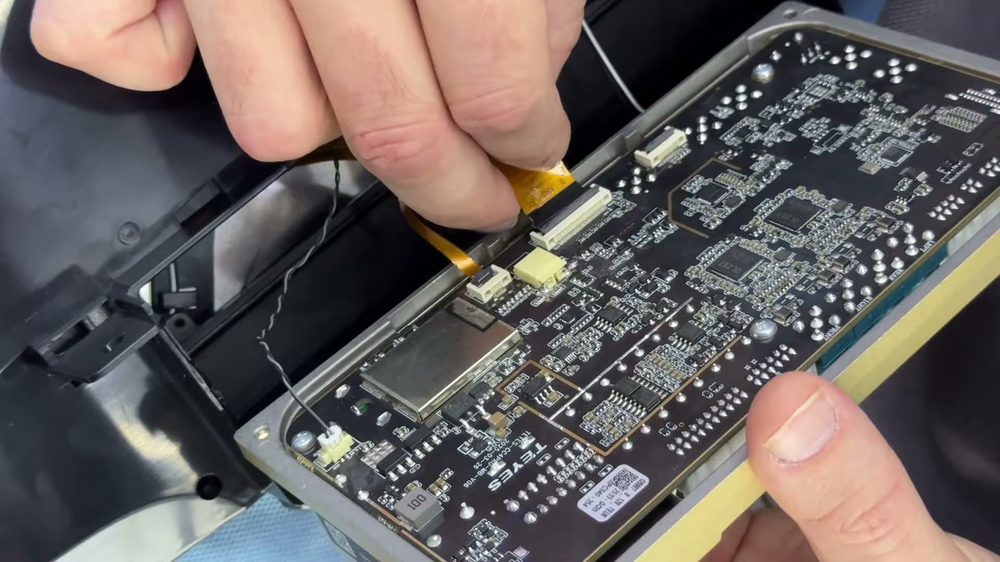

Главное в этой установке: экран TEYES CC4 Pro переезжает в рамку, которая повторяет форму штатного экрана Sonata. Отсоединяем блок от экрана, закрепляем экран в рамке и снова подключаем шлейфы экрана к плате блока. Затем крепим блок к рамке винтами.
Шаг 6. Прокладываем провода под панелью

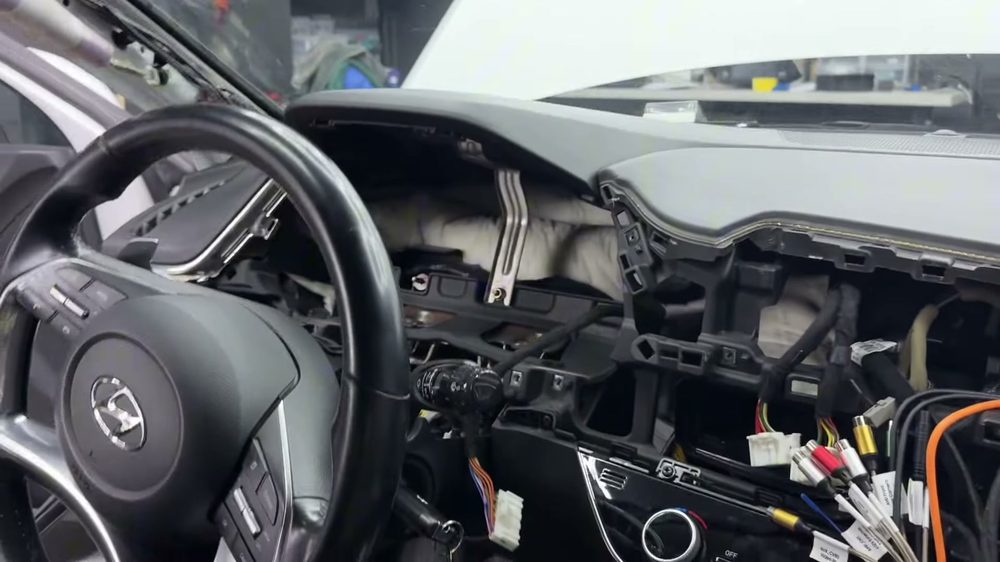

Провода к магнитоле прокладываем под передней панелью. Для этого снимаем перчаточный ящик и щиток приборов, а на передних стойках закрепляем провода стяжками.
Шаг 7. Подключаем проводку и ставим магнитолу в панель

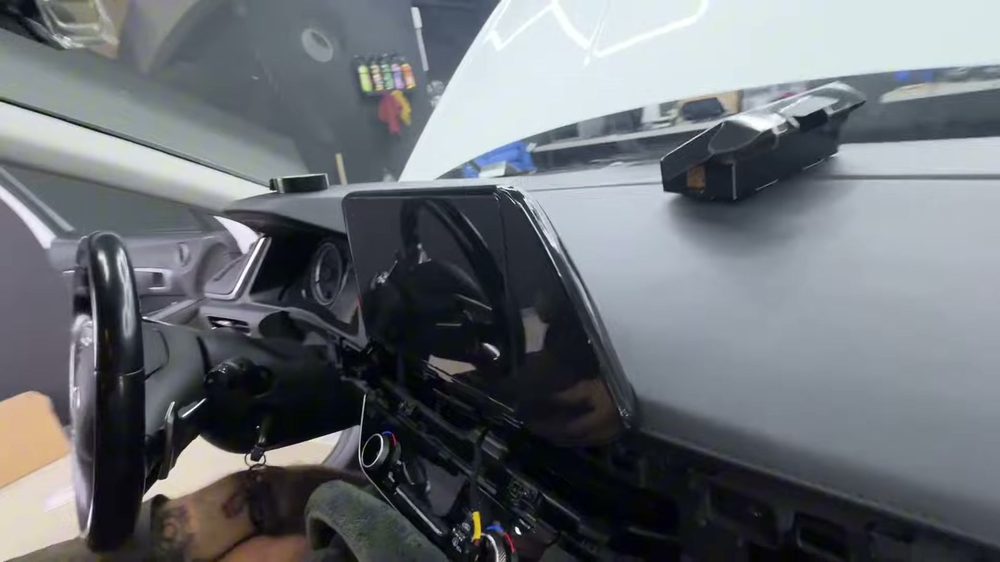

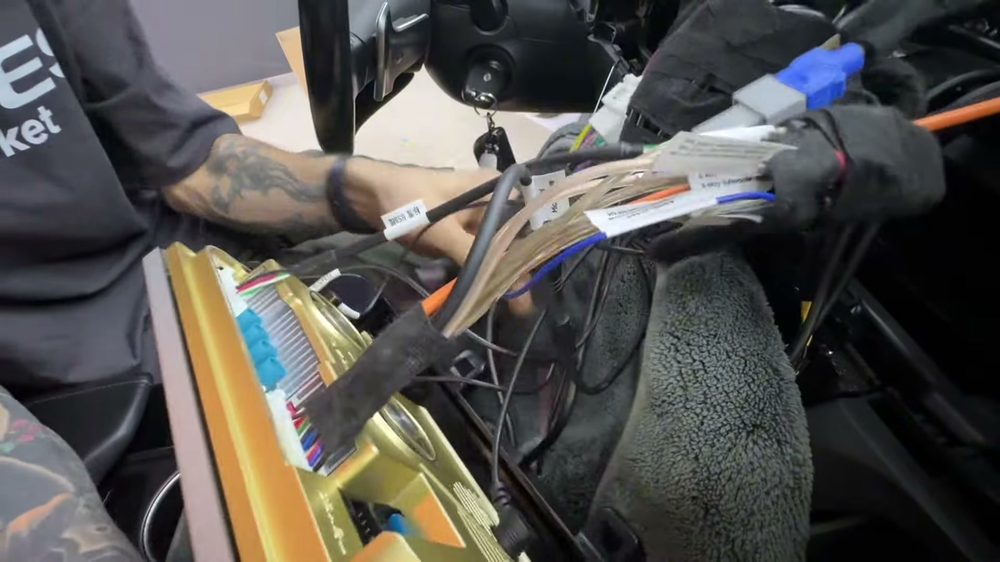

Подключаем к блоку переходную проводку, каждый провод подписан биркой. Ставим магнитолу с рамкой на место штатного экрана.
Шаг 8. Обучаем кнопки руля

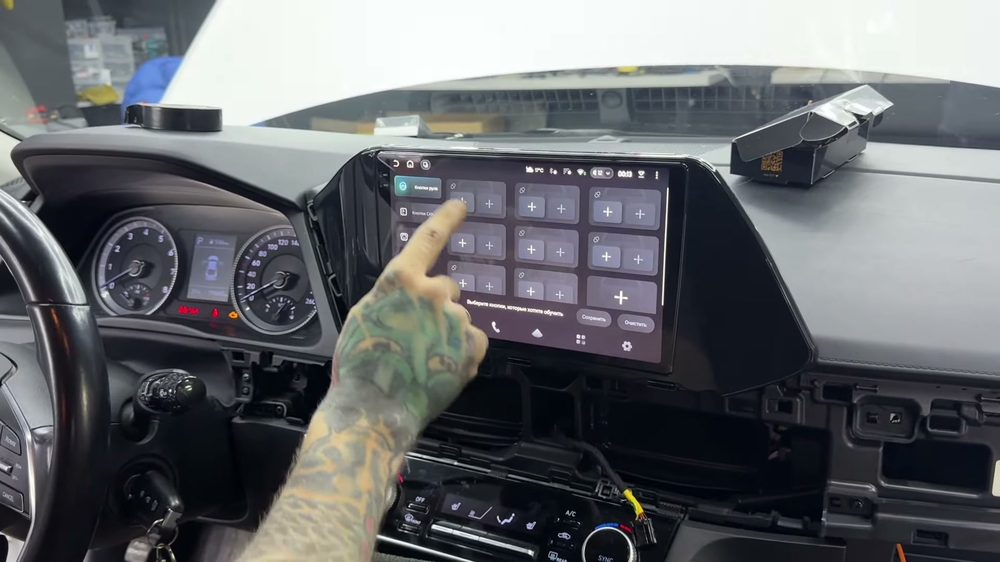

Включаем магнитолу и в настройках открываем «Кнопки руля». Обучаем магнитолу кнопкам на руле Sonata: на экране выбираем функцию и нажимаем нужную кнопку на руле.
Шаг 9. Собираем панель и проверяем

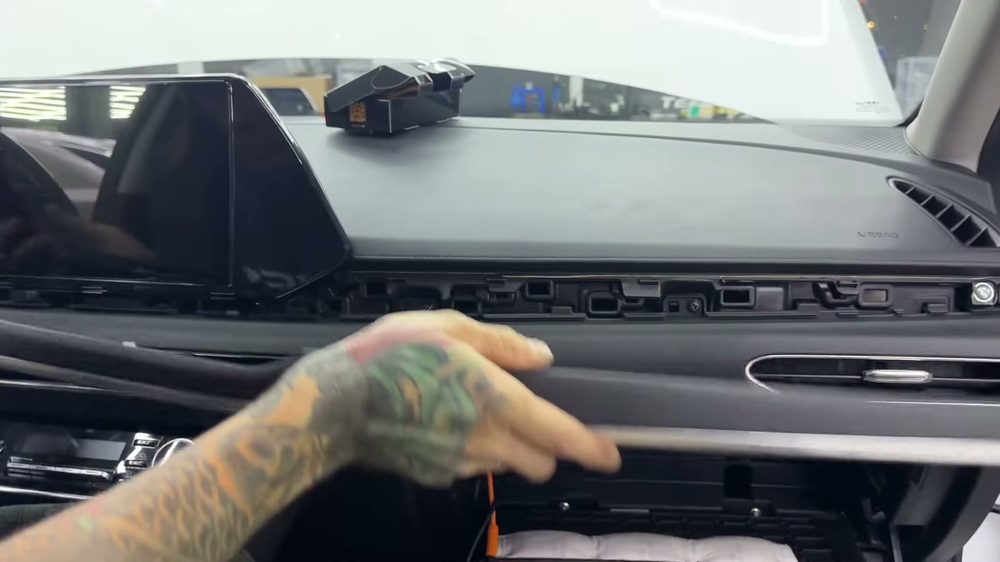

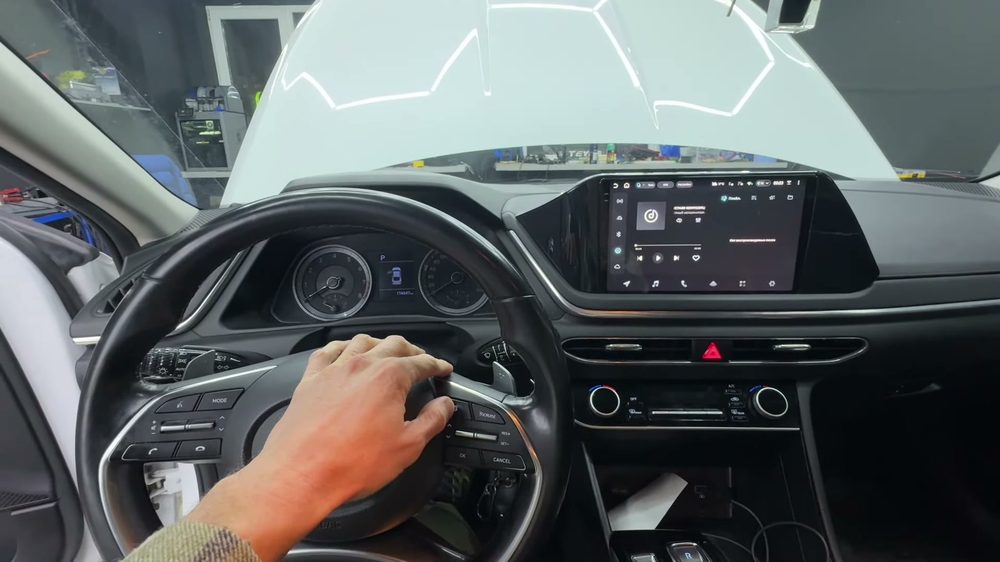

Закрепляем рамку, возвращаем на место накладки и перчаточный ящик. Плафон с камерой ставим в крышку багажника. В конце проверяем, как магнитола слушается кнопок на руле.
Что получилось

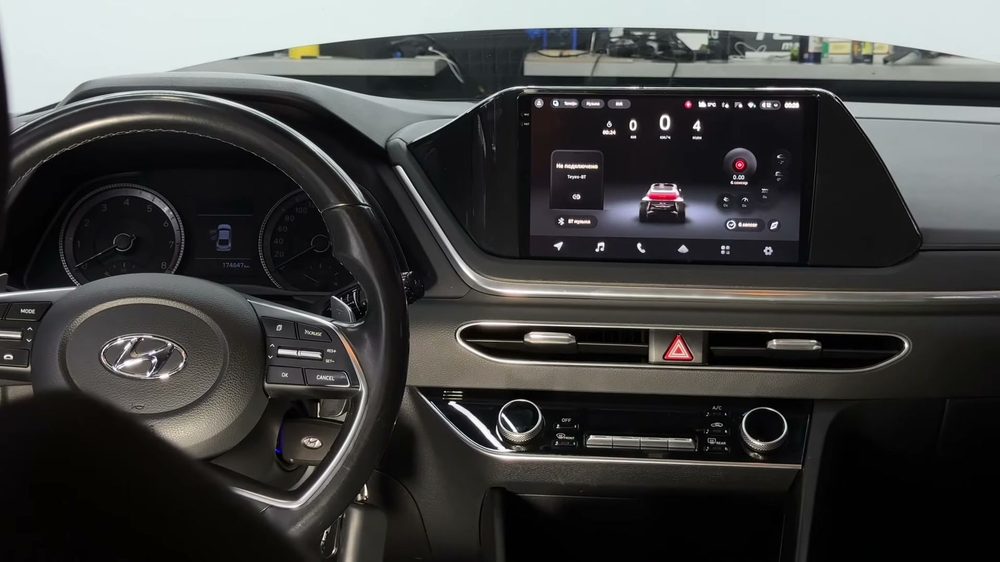

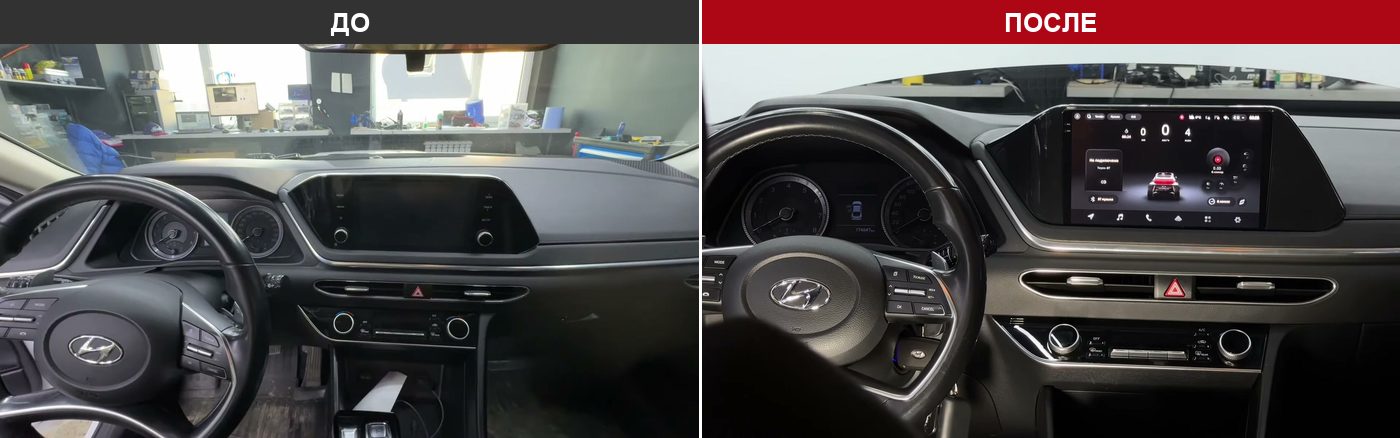

На месте штатного экрана стоит TEYES CC4 Pro 10,36″ в рамке по форме панели Sonata. На крышке багажника новая камера заднего вида в плафоне подсветки номера, кнопки на руле обучены под магнитолу.
