Honda CR-V с TEYES CC4 Pro: новая мультимедиа и камера заднего вида

01 Окт 2026

Экран TEYES CC4 Pro в панели Honda CR-V после установки: вид из салона

В Honda CR-V мы заменили штатную мультимедиа на TEYES CC4 Pro и подключили камеру заднего вида: кабель от неё идёт из двери багажника через штатную гофру и по обшивке к передней панели. Такая установка занимает в среднем около 3 часов, иногда от 2 до 3 часов. Ниже шаги с кадрами со съёмки.

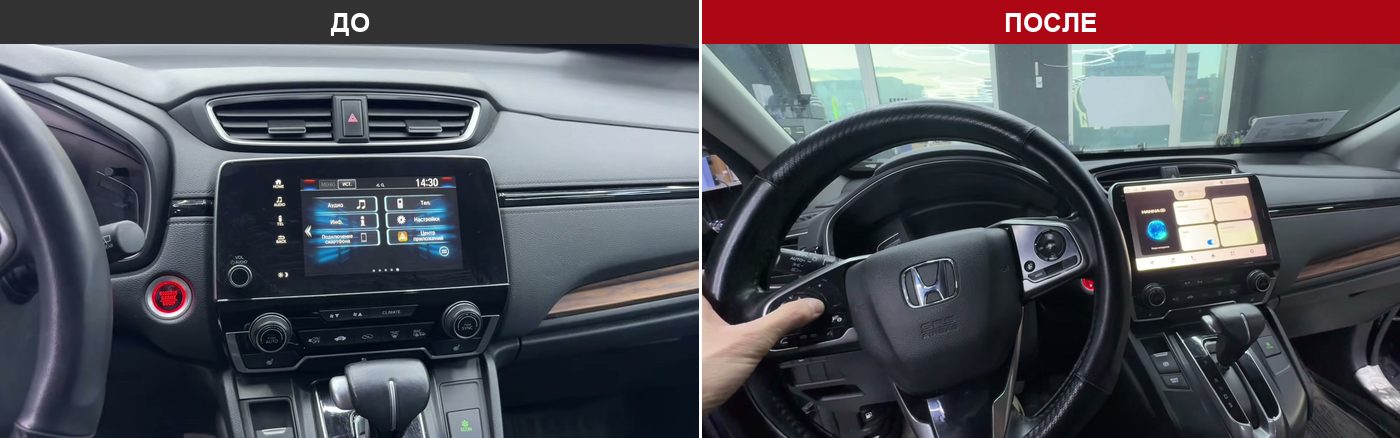

Было: штатная мультимедиа Honda CR-V. Стало: магнитола TEYES CC4 Pro в той же панели — Слева штатная мультимедиа Honda, справа TEYES CC4 Pro в той же панели.

Что нам понадобилось

На этой установке мы работали пластиковыми лопатками для панелей, отвёрткой, ножом, бокорезами и плоскогубцами, аккумуляторным инструментом для крепежа и протяжкой для кабеля. Магнитолу ставим в переходную рамку под панель Honda, а к штатным разъёмам подключаем переходную проводку.

Шаг 1. Снимаем рамку и штатный блок

Поддеваем рамку вокруг экрана пластиковой лопаткой. Затем вынимаем штатный блок и отсоединяем от него разъёмы. На месте остаётся пустой проём со штатными разъёмами Honda.

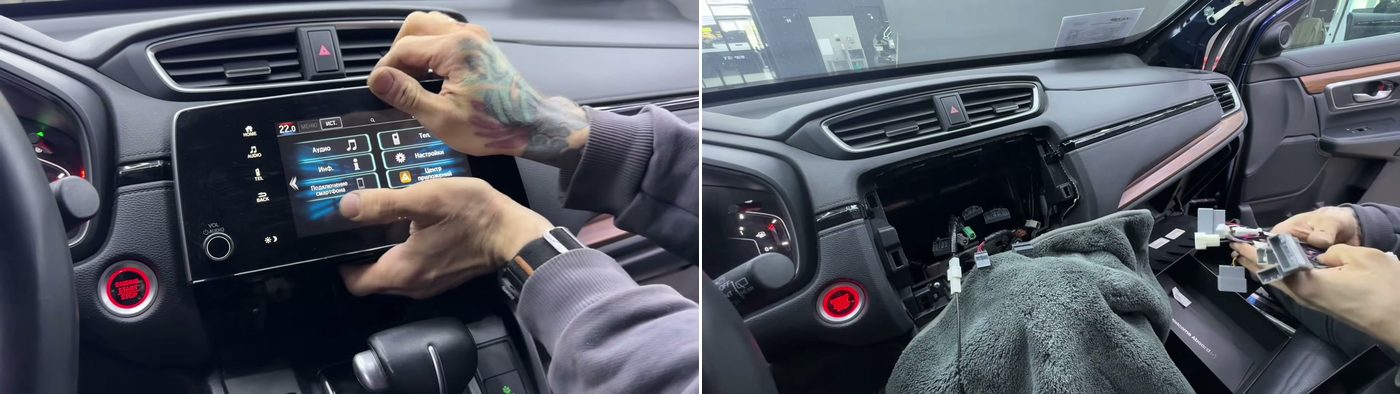

Штатный экран Honda с поддетой панелью и пустой проём со штатными разъёмами после снятия блока — Слева поддеваем панель вокруг штатного экрана. Справа пустой проём со штатными разъёмами.

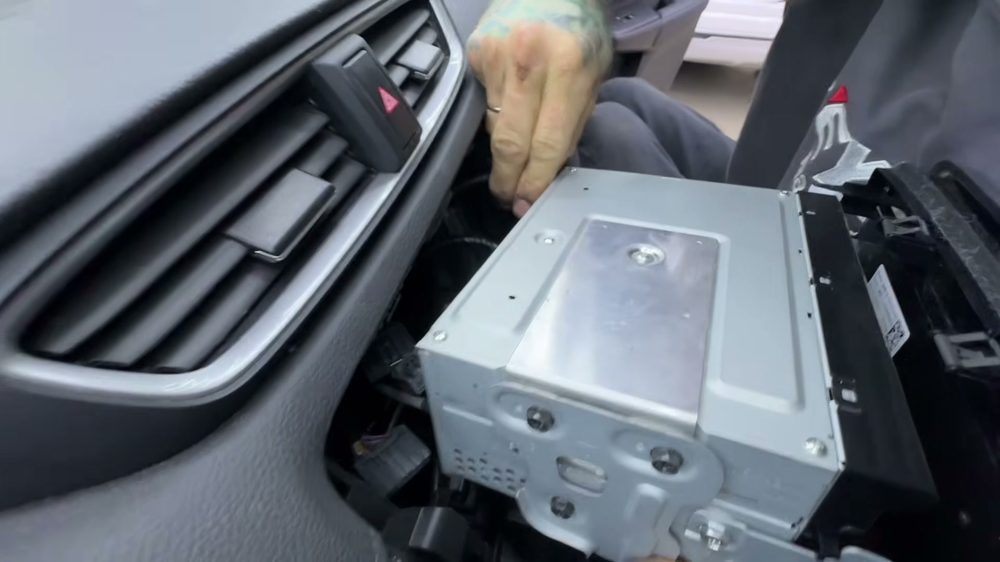

Штатный блок Honda CR-V, вынутый из панели — Штатный блок сразу после того, как мы вынули его из панели.

Шаг 2. Подключаем переходную проводку

Вставляем переходник в штатные разъёмы Honda. Остальные провода магнитолы собираем и раскладываем у проёма, на части разъёмов видны бирки.

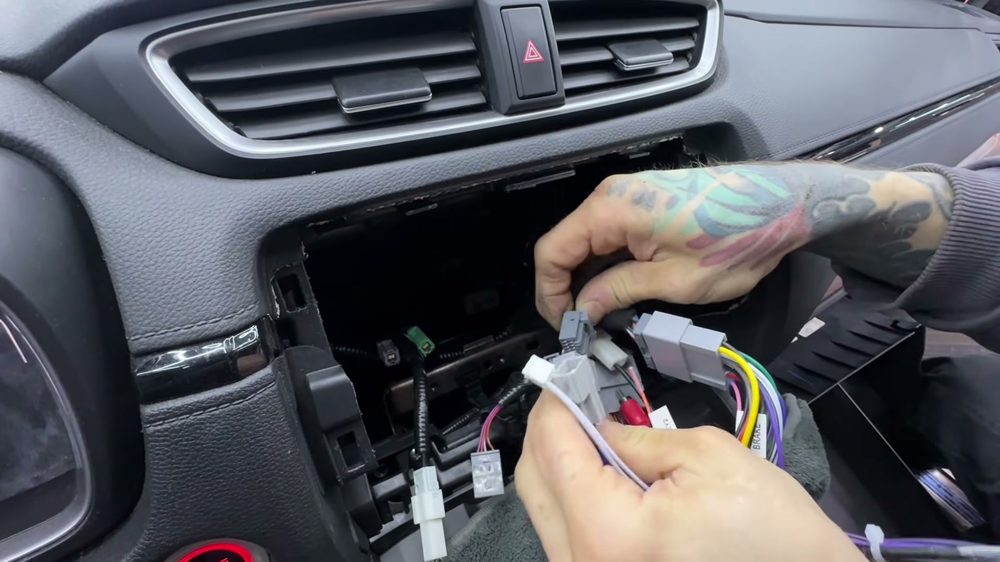

Серые разъёмы переходной проводки подключают к штатным разъёмам Honda — Подключаем серые разъёмы переходника к штатным.

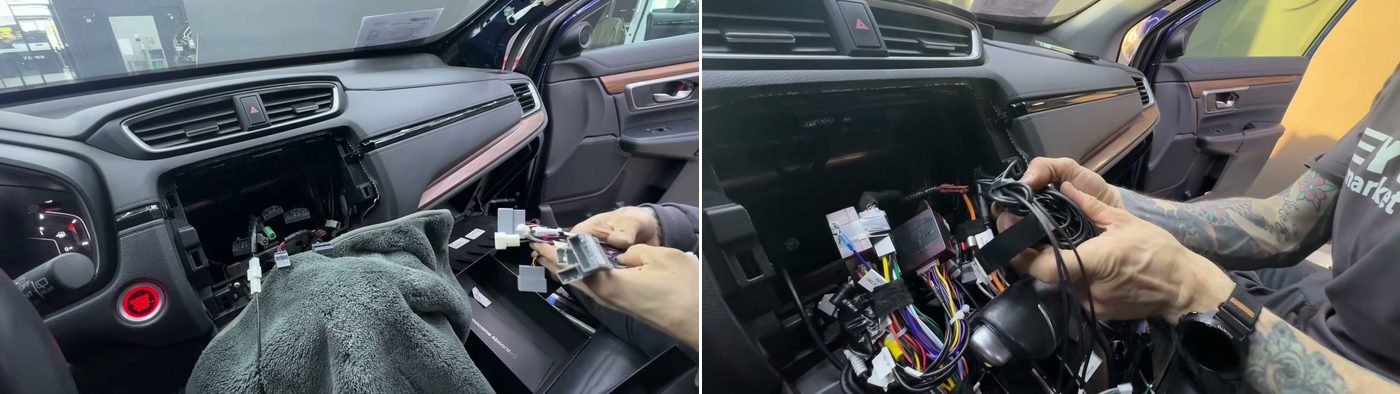

Пустой проём с переходником в руках и собранная, разложенная проводка магнитолы — Слева пустой проём, в руках переходник. Справа проводка собрана и разложена.

Шаг 3. Подключаем камеру заднего вида

В этой установке работа с камерой идёт вместе с дверью багажника. Сначала снимаем накладки: внутреннюю поддеваем оранжевой лопаткой, наружную с камерой отсоединяем от двери. Накладку с камерой переносим на стол: достаём камеру из накладки, зачищаем провода ножом и подключаем кабель, который пойдёт в салон.

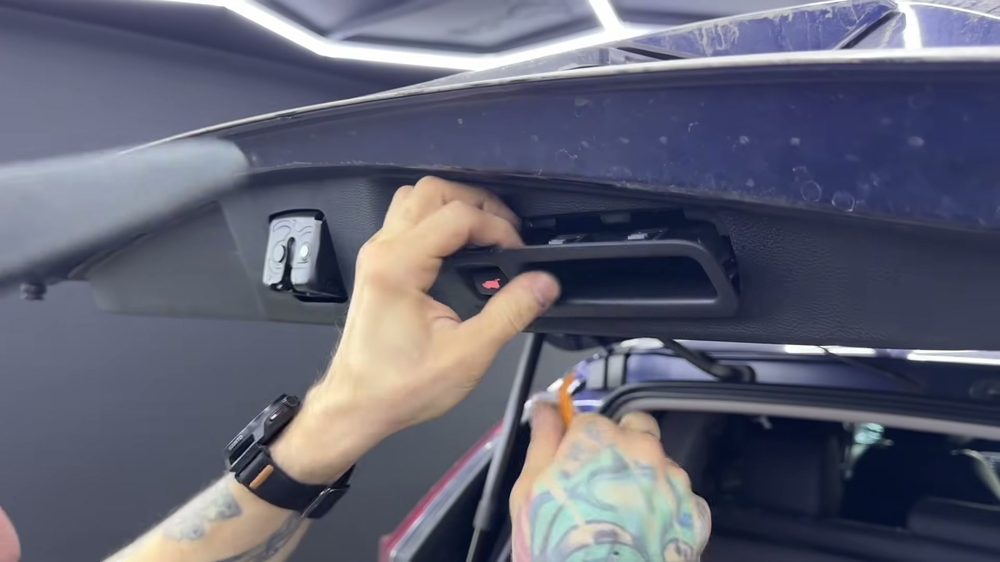

Внутреннюю накладку двери багажника Honda CR-V поддевают пластиковой лопаткой — Поддеваем внутреннюю накладку двери багажника лопаткой.

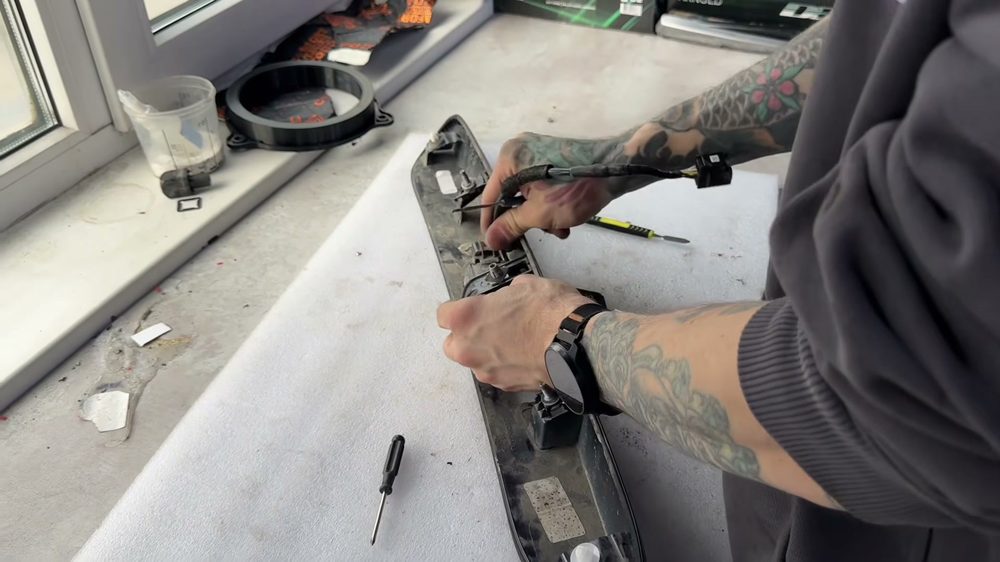

Камера заднего вида в накладке двери багажника на рабочем столе — Камера в накладке на столе, от неё идёт кабель.

Соединяем кабель с проводкой под обшивкой двери багажника, затем протягиваем в салон через штатную резиновую гофру на синей протяжке и укладываем по обшивке к передней части. У передней стойки проходит шторка безопасности: кабель укладываем так, чтобы он не мешал её раскрытию.

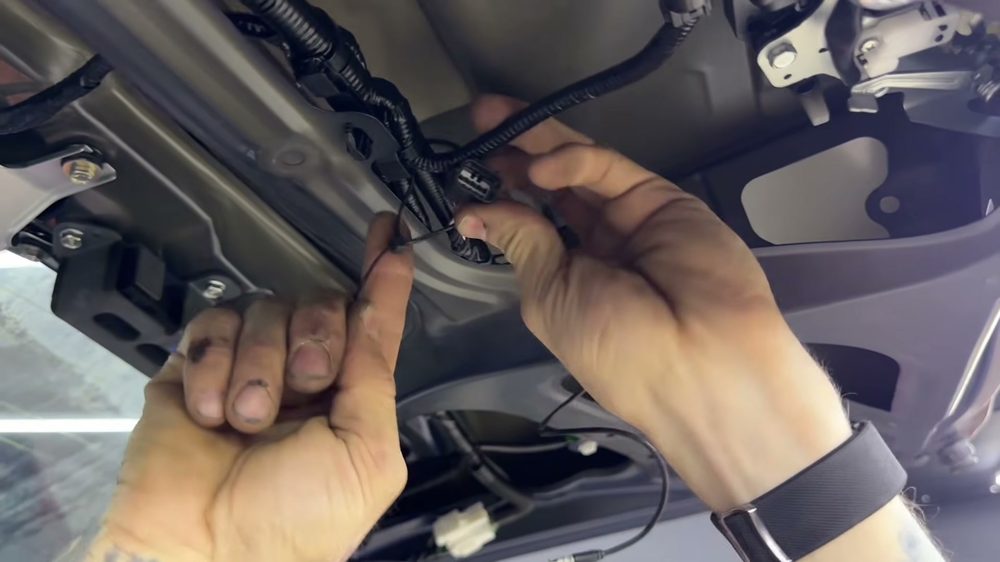

Кабель камеры соединяют с проводкой под обшивкой двери багажника — Соединяем кабель с проводкой двери багажника.

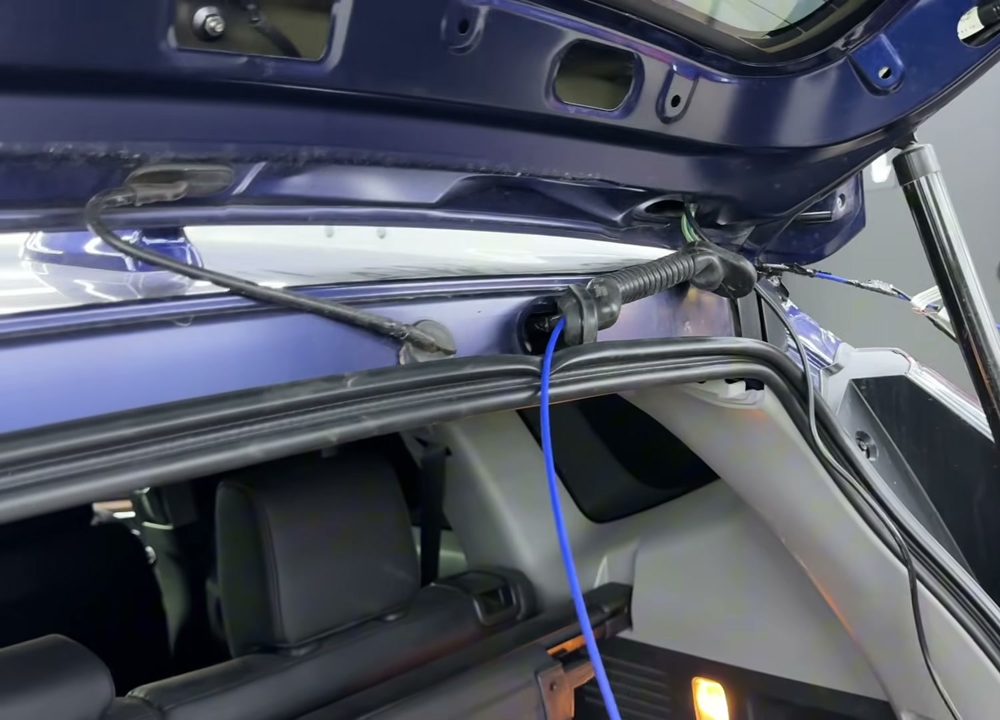

Синяя протяжка проходит через резиновую гофру между дверью багажника и кузовом — Протягиваем кабель на синей протяжке через резиновую гофру между дверью и кузовом.

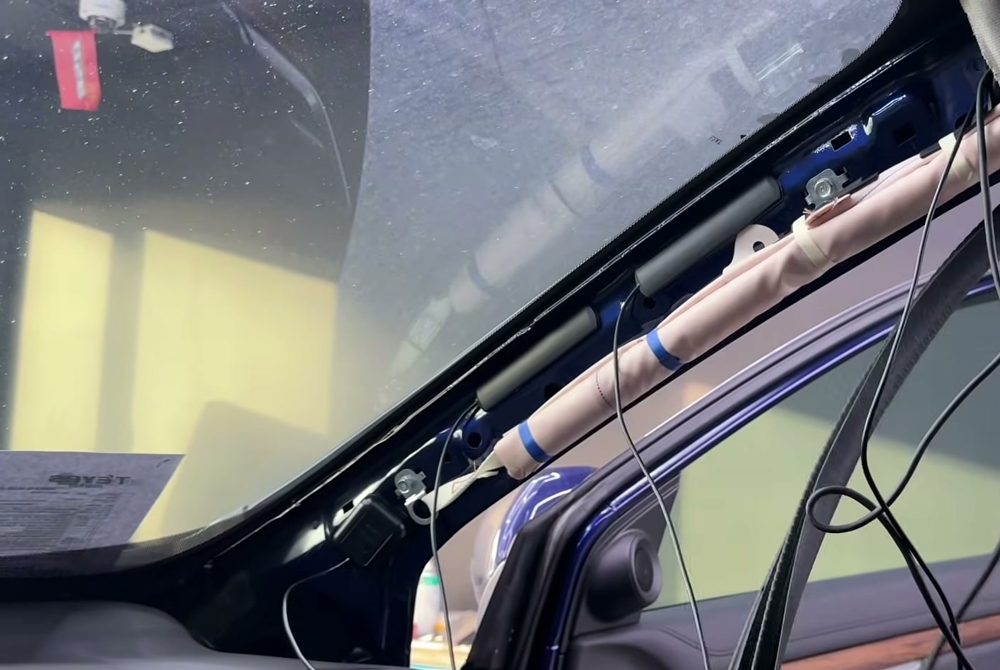

Кабель камеры вдоль передней стойки Honda CR-V рядом со шторкой безопасности — Прокладываем кабель вдоль передней стойки, рядом шторка безопасности.

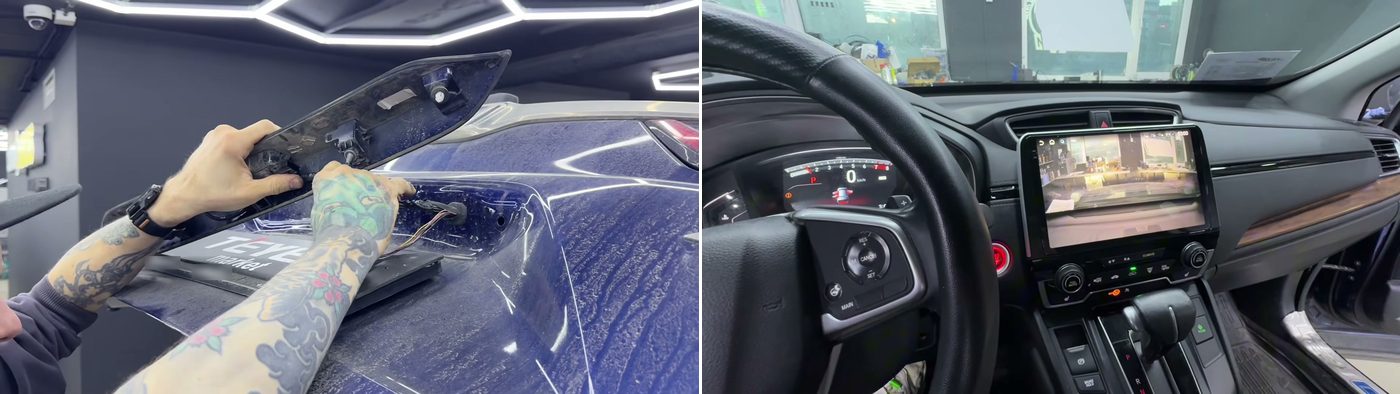

Накладка двери багажника с камерой снята и картинка с камеры заднего вида на экране TEYES — Слева накладка с камерой снята, справа на экране TEYES картинка с камеры заднего вида.

Шаг 4. Собираем блок в рамке

Устанавливаем блок TEYES в переходную рамку с серой лицевой накладкой. Рамка сделана под панель Honda, поэтому экран встаёт на место штатного.

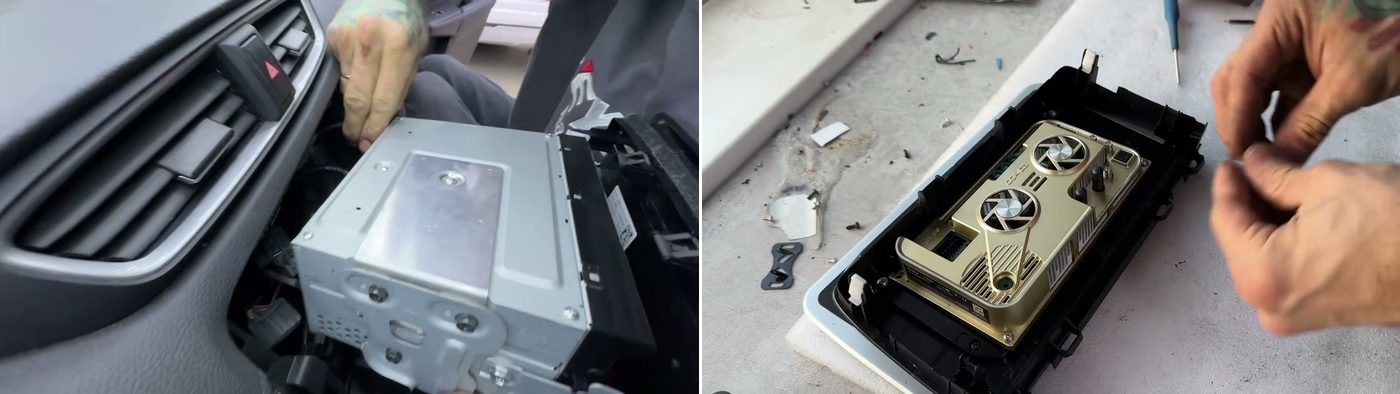

Штатный блок Honda и новый блок TEYES в переходной рамке — Слева штатный блок, справа новый блок TEYES в переходной рамке.

Шаг 5. Подключаем разъёмы, запускаем и ставим на место

Подключаем разъёмы к блоку, пока он вынесен из проёма. Затем вставляем блок в панель и включаем: на экране появляется логотип TEYES. После запуска возвращаем на место панель климата.

Новый экран TEYES в панели Honda CR-V показывает логотип при первом запуске — Включаем блок: на экране логотип TEYES, панель климата пока в руках.

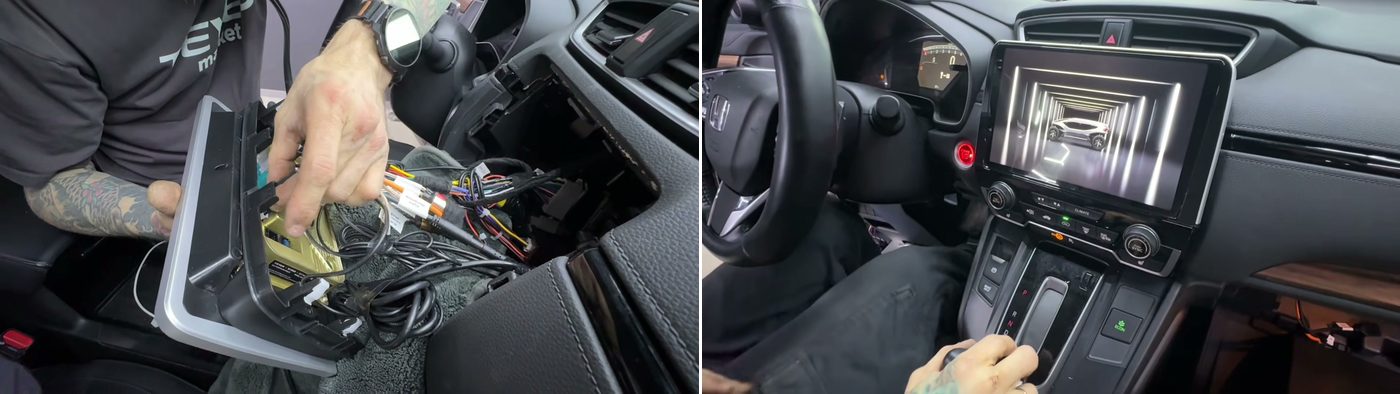

Разъёмы подключены к блоку TEYES и экран TEYES, установленный в панель Honda — Слева подключаем разъёмы к блоку, справа экран TEYES уже стоит в панели.

Шаг 6. Возвращаем отделку и проверяем работу

В конце возвращаем перчаточный ящик и накладки двери багажника, крепим их аккумуляторным инструментом. Остаётся проверить результат: экран TEYES стоит в штатной панели, а на нём видна картинка с камеры заднего вида.

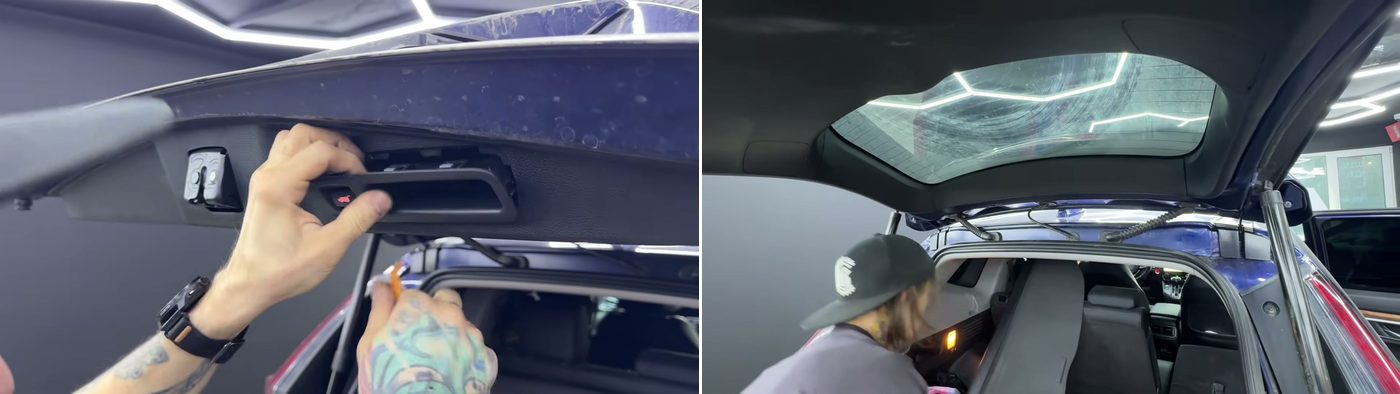

Внутренняя накладка двери багажника: снимаем и ставим на место — Слева снимаем накладку, справа она снова на месте.

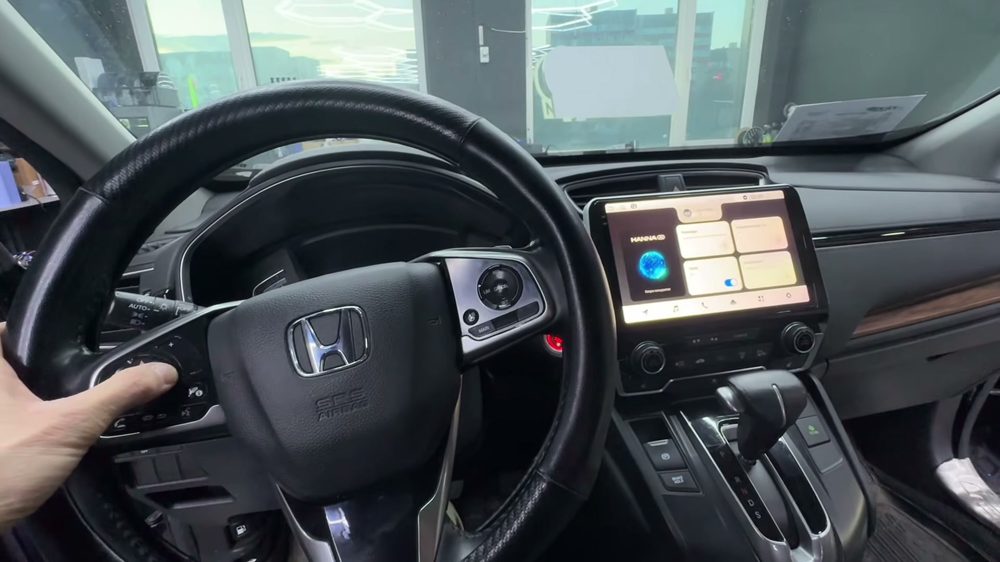

Итог установки: экран TEYES CC4 Pro в панели Honda CR-V — Итог: экран TEYES в панели Honda.

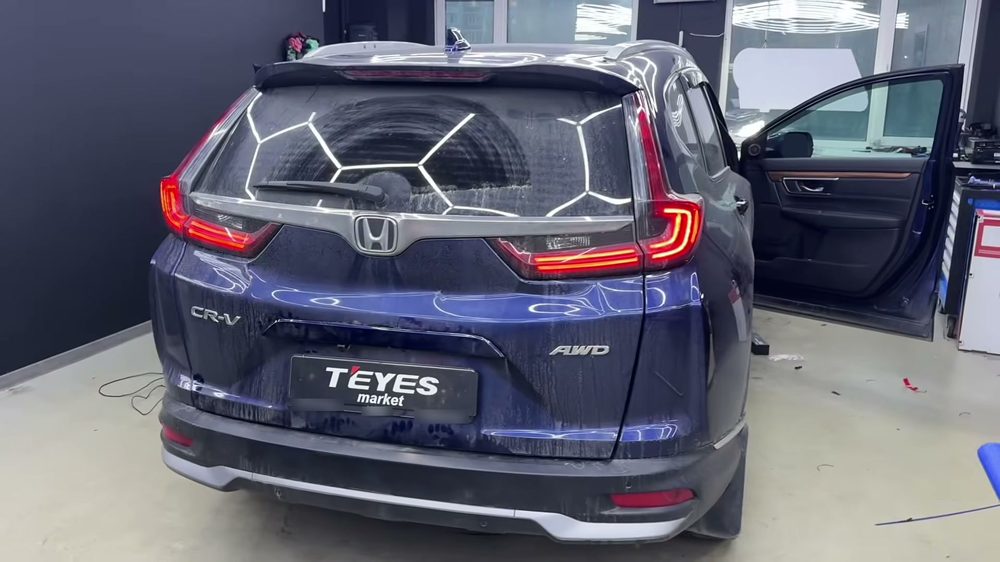

Honda CR-V сзади после установки магнитолы и камеры — Honda CR-V сзади после работы.
